PhiCap
Güç kondansatörü, MKP serisi (B32340C / B32343C / B32344E) · EPCOS AG / TDK Electronics

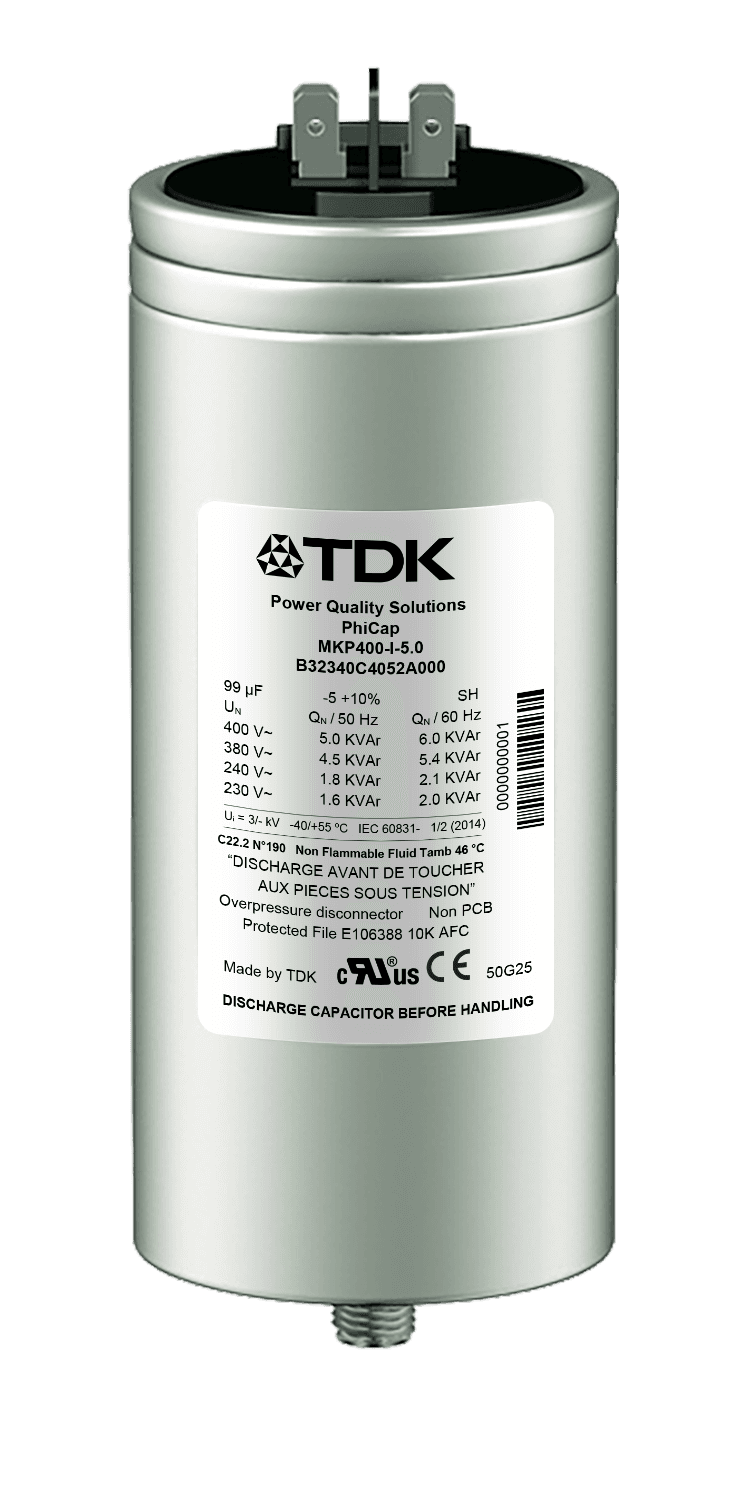

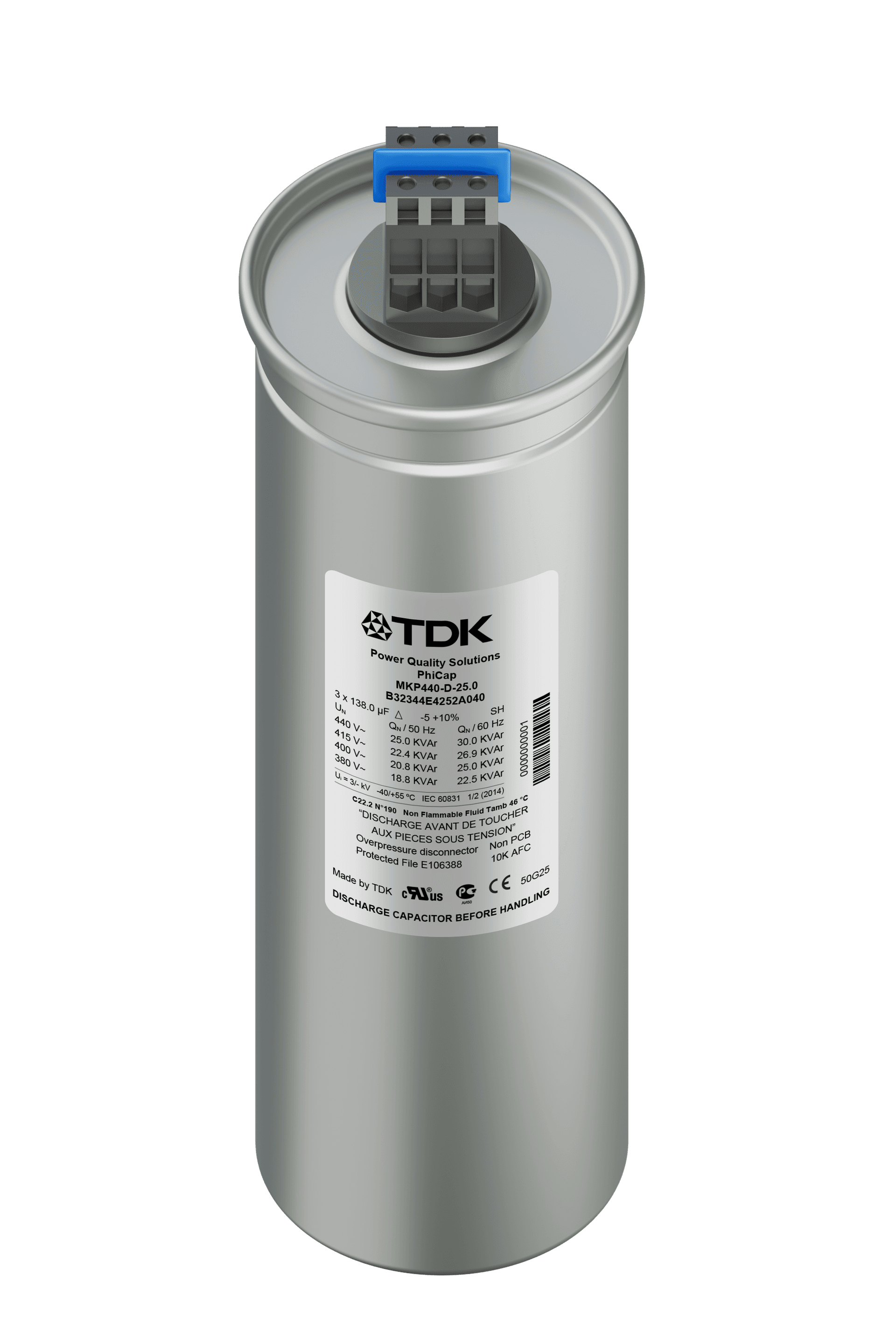

PhiCap, EPCOS / TDK Electronics'in on beş yılı aşkın süredir güç faktörü düzeltmede kullanılan köklü MKP kondansatör hattıdır ve kompanzasyon panolarının küçük ile orta kademelerinde alışılmış tercihtir. Sargı, katmanlı (stacked) sarımlı metalize polipropilen filmdir; yarı kuru biyobozunur yumuşak reçine ile emdirilir ve tabanında dişli montaj saplaması bulunan silindirik ekstrüzyon alüminyum gövde içinde yer alır. Üç fazlı tipler üçgen bağlıdır ve deşarj direnci ile birlikte teslim edilir — B32344 serisinde takılı hâldedir. Daha büyük PhaseCap'te olduğu gibi burada da iki bağımsız güvenlik ilkesi geçerlidir: film kendi kendini onarır ve aşırı basınç ayırıcısı, ömrünün sonunda kondansatörü şebekeden ayırır. Reaktif güç aralığı, üç fazlı tiplerde gövde başına 0,5 ile 30,0 kvar, tek fazlı tiplerde 0,7 ile 6,4 kvar arasındadır; gerilim aralığı 230 ile 525 V'tur.
Öne Çıkan Özellikler
- 01230 … 525 V gerilim aralığı, üç fazlıda 0,5 … 30 kvar (tek fazlıda 0,7 … 6,4 kvar) güç aralığı
- 02−40/C sıcaklık sınıfında 130 000 saate kadar uzun ömür beklentisi
- 03Yüksek darbe akımı dayanımı: 200 × IN değerine kadar
- 04Düşük kayıplar: dielektrik < 0,2 W/kvar, toplam < 0,45 W/kvar
- 05Çift güvenlik sistemi: kendi kendini onaran film ve aşırı basınç ayırıcısı
- 06B32344 serisinde dokunma korumalı optimize kondansatör güvenlik klemensi
- 07Saplamalı, kompakt silindirik alüminyum gövde — düşük ağırlık, kolay montaj, bakım gerektirmez
- 08Deşarj direnci birlikte verilir; B32344 serisinde takılı hâldedir
Uygulama Alanları
- Alçak Gerilim Reaktif Güç Kompanzasyon ÇözümleriEndüstriyel ve ticari tesislerde motorlar ve trafolar gibi endüktif yüklerin yanı sıra; UPS sistemleri, sürücüler ve uzun kablo hatları gibi kapasitif etki oluşturabilen yükler, reaktif güç dengesinin bozulmasına neden olabilir. Bu durum reaktif güç dengesinin bozulmasına, güç faktörünün istenilen seviyeden uzaklaşmasına, şebekeden gereksiz akım çekilmesine, kayıpların artmasına ve reaktif enerji bedellerine yol açabilir. Alçak gerilim kompanzasyon sistemleri, tesisin endüktif veya kapasitif reaktif güç ihtiyacına göre uygun kompanzasyonu sağlayarak güç faktörünün istenilen seviyede tutulmasını sağlar. Yük değişimlerinin hızlı olduğu uygulamalarda tristör anahtarlamalı sistemler kullanılarak reaktif güç değişimlerine hızlı şekilde cevap verilebilir. Harmoniklerin bulunduğu tesislerde kondansatörlerin şebeke ile rezonansa girmesini önlemek amacıyla harmonik filtre reaktörlü kompanzasyon sistemleri uygulanır. Doğru projelendirilmiş bir kompanzasyon sistemi; reaktif enerji bedellerinin önlenmesine, trafo ve kablo kapasitesinin daha etkin kullanılmasına, elektriksel kayıpların azaltılmasına ve sistem performansının iyileştirilmesine katkı sağlar.
- Orta Gerilim Reaktif Güç Kompanzasyon ÇözümleriOrta gerilim kompanzasyon sistemleri, yüksek güçlü endüstriyel tesislerde endüktif yüklerin ihtiyaç duyduğu reaktif gücün tesis içerisinde karşılanarak güç faktörünün istenilen seviyede tutulmasını sağlar. Bu sayede şebekeden çekilen reaktif güç azaltılır, elektriksel kayıplar düşürülür ve mevcut sistem kapasitesi daha verimli kullanılır. OG kompanzasyon sistemlerinde, tesisin ihtiyacına göre sabit veya otomatik kademeli kondansatör grupları kullanılabilir. Anahtarlama işlemleri vakum kontaktörleri veya devre kesiciler ile gerçekleştirilirken, sistem uygun koruma ve kontrol ekipmanlarıyla güvenli şekilde işletilir. Her tesisin şebeke yapısı, yük karakteristiği ve reaktif güç ihtiyacı farklı olduğundan OG kompanzasyon sistemleri standart bir çözüm yerine tesise özel olarak projelendirilir. Yapılan ölçüm ve mühendislik çalışmaları doğrultusunda kondansatör gücü, kademe yapısı, anahtarlama elemanları, koruma sistemi ve gerektiğinde seri reaktörler belirlenerek tesisin çalışma koşullarına uygun kompanzasyon sistemi oluşturulur.
Teknik Özellikler
PhiCap
| Seri / sipariş kodu | MKP; B32343C and B32344E (three-phase), B32340C (single-phase) — individual types per the type tables in the PFC Product Profile 2025, pages 48 … 52 |
|---|---|
| Anma gerilimi VN | 230 … 525 V AC (230 / 400 / 415 / 440 / 480 / 525 V) |
| Anma gücü QN | 0.5 … 30.0 kvar per can, three-phase; 0.7 … 6.4 kvar per can, single-phase |
| Bağlantı | Three-phase, delta (D); single-phase types also available |
| Yapı | Metallized polypropylene film, MKP technology with stacked winding, extruded aluminium can with stud |
| Emdirme | Biodegradable soft resin, semi-dry |
| Kapasite toleransı | −5 % / +10 % |
| Anma frekansı | 50 / 60 Hz |
| Azami müsaade edilen gerilim Vmax | VN +10 % (8 h/day), +15 % (30 min/day), +20 % (5 min/day), +30 % (1 min/day) |
| Azami müsaade edilen akım Imax | Up to 1.5 × IN, including combined effects of harmonics, overvoltage and capacitance |
| Devreye girme akımı IS | Up to 200 × IN |
| Kayıplar | Dielectric < 0.2 W/kvar; total < 0.45 W/kvar (excluding discharge resistor) |
| Ortalama ömür beklentisi tLD | Up to 130 000 h at temperature class −40/C; up to 100 000 h at temperature class −40/D |
| Anahtarlama işlemi sayısı | Max. 5000 per year to IEC 60831-1,2 |
| Ortam sıcaklığı | −40/D: max. +55 °C, 24 h mean +45 °C, 1 year mean +35 °C, lowest −40 °C |
| Klemens–klemens gerilim testi VTT | 2.15 × VN, AC, 2 s |
| Klemens–gövde gerilim testi VTC | 3000 V AC, 10 s |
| Güvenlik | Self-healing technology, overpressure disconnector, maximum allowed fault current 10 000 A to UL 810 |
| Deşarj tertibatı | Discharge resistor included; pre-mounted on the B32344 series |
| Klemensler | Optimized capacitor safety terminals on the B32344 series, max. current 50 A, max. 16 mm² cable cross-section; fast-on terminals on the B32340 and B32343 series |
| Montaj ve topraklama | Upright; threaded M12 stud (10 Nm) for can diameters above 53 mm, M8 (4 Nm) for 53 mm and below |
| Muhafaza | IP00 for B32340 / B32343, indoor mounting; IP54 for B32344 with plastic terminal cap |
| Soğutma / nem / rakım | Natural or forced / max. 95 % relative, non-condensing / max. 4000 m above sea level |
| Sertifika | cUL file # E106388; CSA C22.2 No. 190 MC # 236094 (up to ø 85 mm); GOST |
| Standartlar | IEC 60831-1,2; UL 810 5th edition |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
Dokümanlar
Ürüne ait datasheet, kılavuz ve teknik dokümanları üreticinin doküman merkezinden edinebilir veya bizden talep edebilirsiniz.
Teknik kaynaklar
- www.tdk-electronics.tdk.com/download/174004/af7615a46f93c0fa639ca0b108748f46/pfc-katalog-pp.pdf
- www.tdk-electronics.tdk.com/download/174082/377003129cb5bbb6c845dbc039e2a780/pfc-phicap-pb.pdf
- www.tdk-electronics.tdk.com/download/530866/c04790d3d6dfa3d84c405431d221a33e/pdf-installationandmaintenancephicap.pdf
