Elektrik sistemlerinde harmonikler, gerilim çökmesi ve yükselmesi, flicker, transient olaylar ve gerilim dengesizliği gibi güç kalitesi problemleri görülebilir. Bu problemler; doğrusal olmayan yükler, ani yük değişimleri, şebeke olayları ve tesisin elektriksel yapısından kaynaklanabilir. Güç kalitesindeki bozulmalar; ekipmanlarda aşırı ısınma, beklenmeyen açmalar, enerji kayıpları, ekipman ömrünün azalması ve üretim sürekliliğinin olumsuz etkilenmesine neden olabilir.

EPKOM olarak güç kalitesi analizörleri ile AG ve OG sistemlerde ölçüm ve izleme gerçekleştiriyor; harmonikler, gerilim olayları ve diğer güç kalitesi parametrelerini kayıt altına alıyoruz. Elde edilen verileri ölçüm noktası ve uygulama kapsamına göre EN 50160, IEC 61000 ve IEEE 519 gibi ilgili standartlar doğrultusunda değerlendiriyoruz.

Yapılan ölçüm ve analizler sonucunda tesisin ihtiyacına göre aktif ve pasif harmonik filtreler, SVG sistemleri, kompanzasyon çözümleri ve güç kalitesi izleme sistemleri uygulayarak elektrik altyapısının daha güvenli, verimli ve kararlı çalışmasına katkı sağlıyoruz.

Kaçak akım izleme (RCM), elektrik sistemindeki kaçak akımları sürekli olarak ölçerek izolasyon bozulmaları, kablolama problemleri ve diğer elektriksel arızaların erken aşamada tespit edilmesini sağlar.

Kaçak akım rölelerinden (RCD) farklı olarak RCM sistemleri, belirlenen eşik değer aşıldığında enerjiyi doğrudan kesmek yerine kaçak akım seviyelerini sürekli izler ve olası arızalar kritik seviyeye ulaşmadan önce uyarı oluşturur. Bu özellik, plansız enerji kesintilerinin kritik olduğu veri merkezlerinde işletme sürekliliği açısından önemli bir avantaj sağlar.

Janitza RCM çözümleri ile kaçak akımlar merkezi olarak izlenebilir, geçmiş veriler takip edilebilir ve alarm seviyeleri tanımlanabilir. GridVis üzerinden gerçekleştirilen sürekli izleme sayesinde izolasyon problemlerinin gelişimi takip edilerek bakım çalışmaları arıza oluşmadan önce planlanabilir.

Enerji izleme sistemleri; elektrik tüketiminin tesis, fider, bölüm veya makine bazında sürekli olarak ölçülmesini ve analiz edilmesini sağlar. Elektriğin yanı sıra su, doğalgaz ve basınçlı hava gibi farklı enerji kaynakları da aynı sistem üzerinden takip edilebilir.

Janitza enerji analizörlerinden alınan veriler GridVis yazılımında merkezi olarak toplanarak tüketim trendleri, yük profilleri ve enerji performans göstergeleri izlenebilir. Otomatik raporlama ve alarm fonksiyonları sayesinde anormal tüketimler ve enerji kayıpları hızlı şekilde tespit edilebilir.

Enerji izleme sistemleri; enerji maliyetlerinin doğru şekilde dağıtılmasına, verimsiz tüketim noktalarının belirlenmesine ve enerji performansının sürekli iyileştirilmesine katkı sağlar. Ayrıca ISO 50001 enerji yönetim süreçlerinin desteklenmesine ve veri merkezlerinde PUE gibi enerji performans göstergelerinin takip edilmesine olanak sağlar.

Endüstriyel ve ticari tesislerde motorlar ve trafolar gibi endüktif yüklerin yanı sıra; UPS sistemleri, sürücüler ve uzun kablo hatları gibi kapasitif etki oluşturabilen yükler, reaktif güç dengesinin bozulmasına neden olabilir. Bu durum reaktif güç dengesinin bozulmasına, güç faktörünün istenilen seviyeden uzaklaşmasına, şebekeden gereksiz akım çekilmesine, kayıpların artmasına ve reaktif enerji bedellerine yol açabilir.

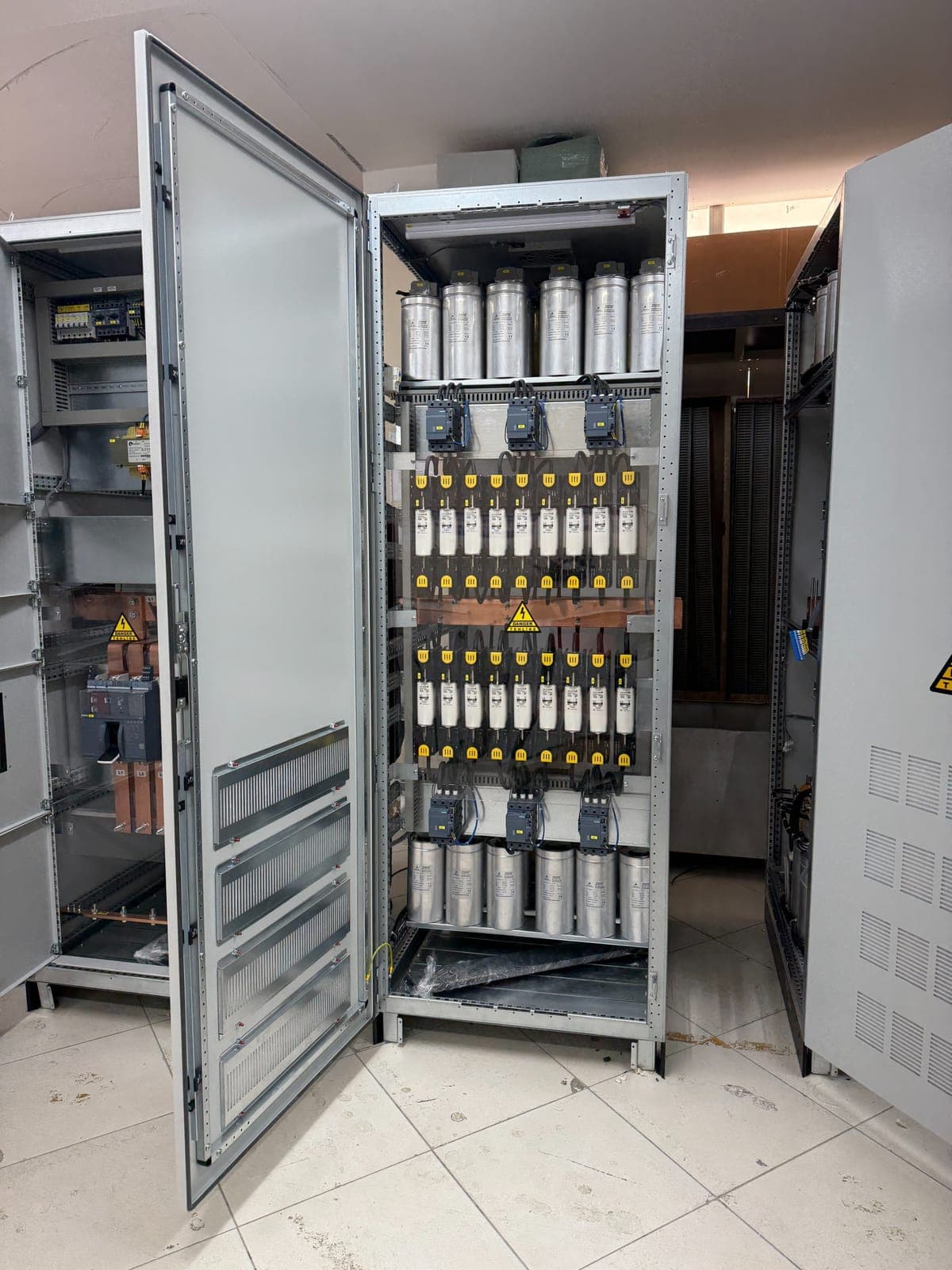

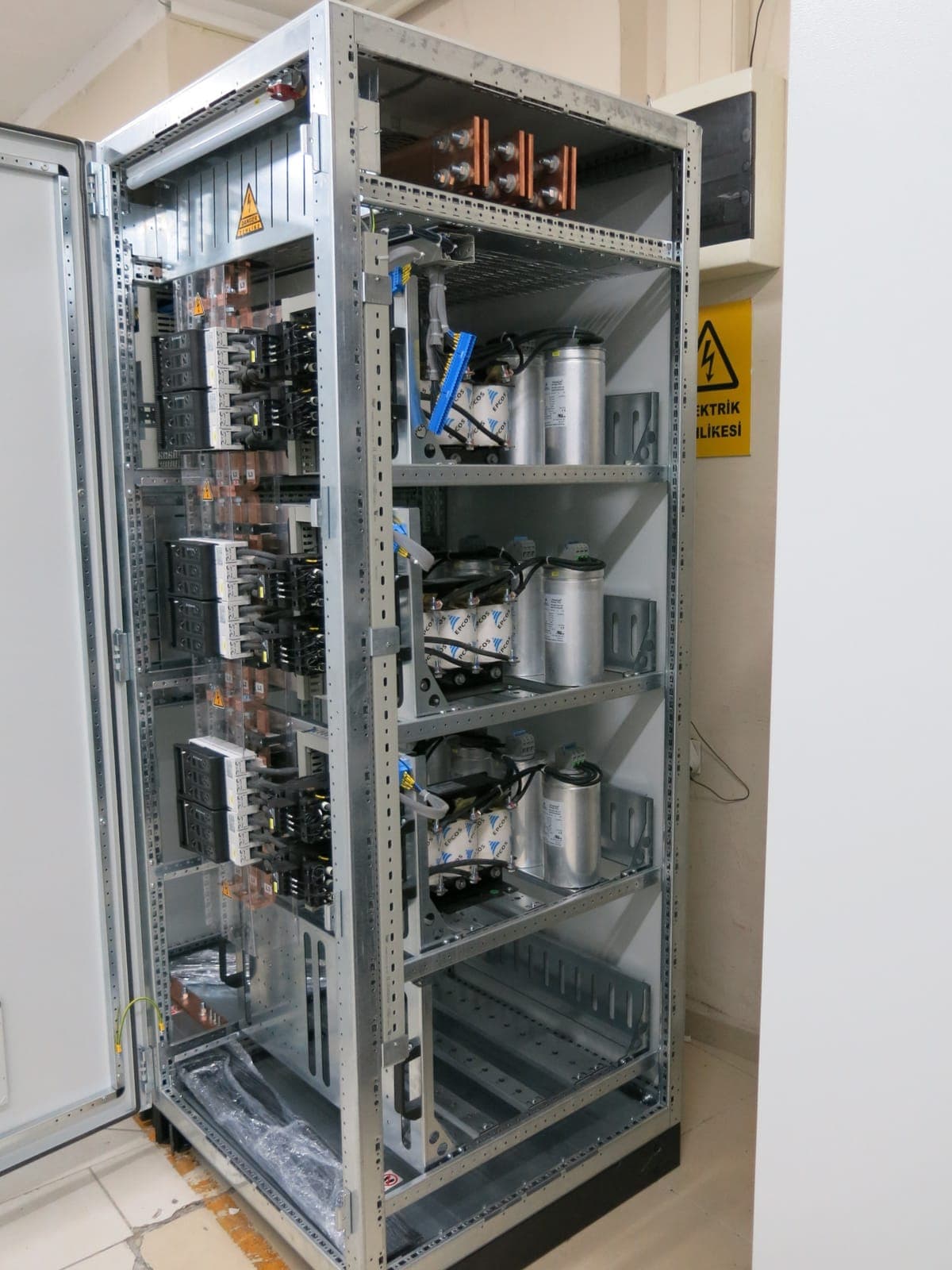

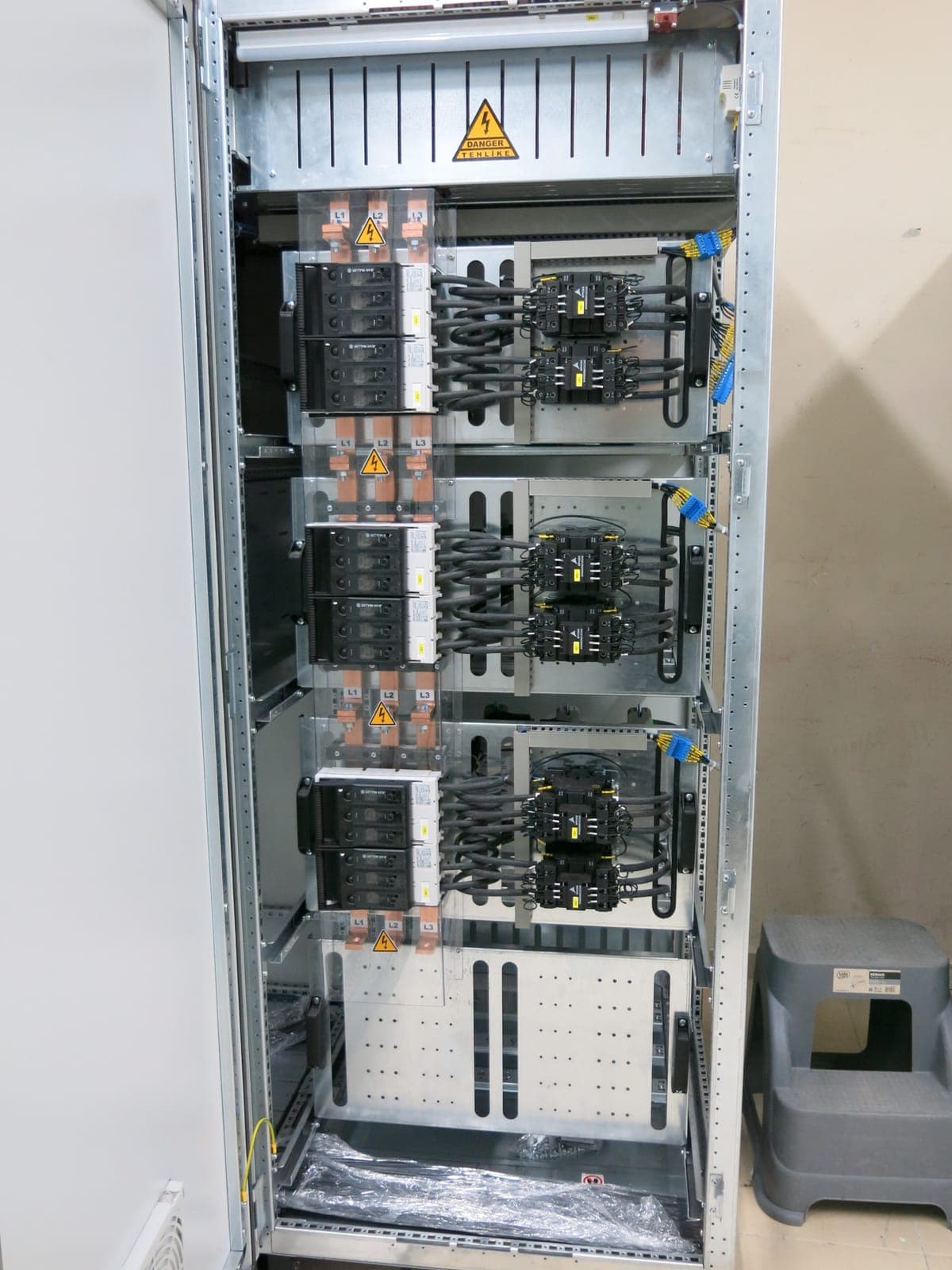

Alçak gerilim kompanzasyon sistemleri, tesisin endüktif veya kapasitif reaktif güç ihtiyacına göre uygun kompanzasyonu sağlayarak güç faktörünün istenilen seviyede tutulmasını sağlar. Yük değişimlerinin hızlı olduğu uygulamalarda tristör anahtarlamalı sistemler kullanılarak reaktif güç değişimlerine hızlı şekilde cevap verilebilir.

Harmoniklerin bulunduğu tesislerde kondansatörlerin şebeke ile rezonansa girmesini önlemek amacıyla harmonik filtre reaktörlü kompanzasyon sistemleri uygulanır. Doğru projelendirilmiş bir kompanzasyon sistemi; reaktif enerji bedellerinin önlenmesine, trafo ve kablo kapasitesinin daha etkin kullanılmasına, elektriksel kayıpların azaltılmasına ve sistem performansının iyileştirilmesine katkı sağlar.

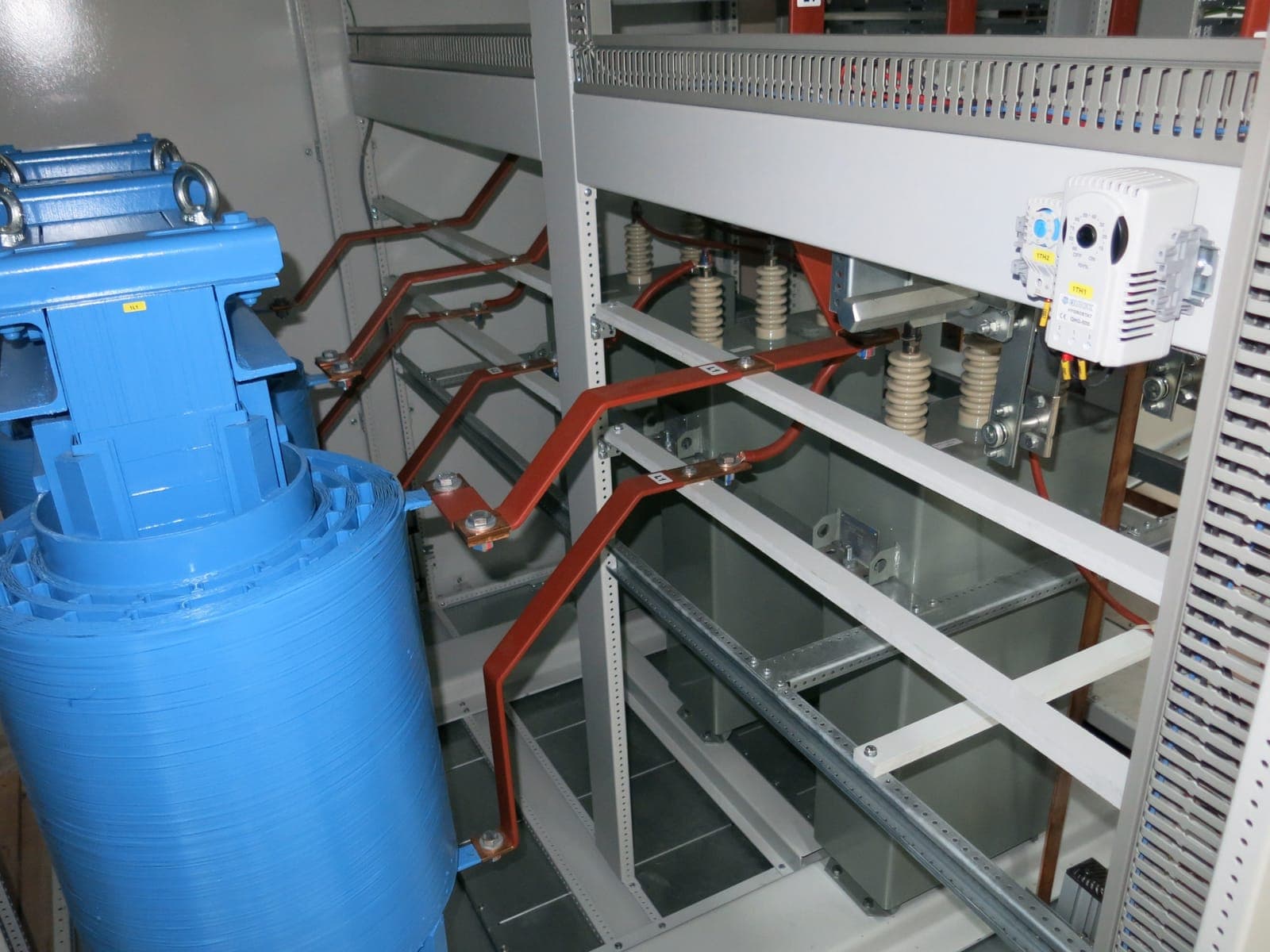

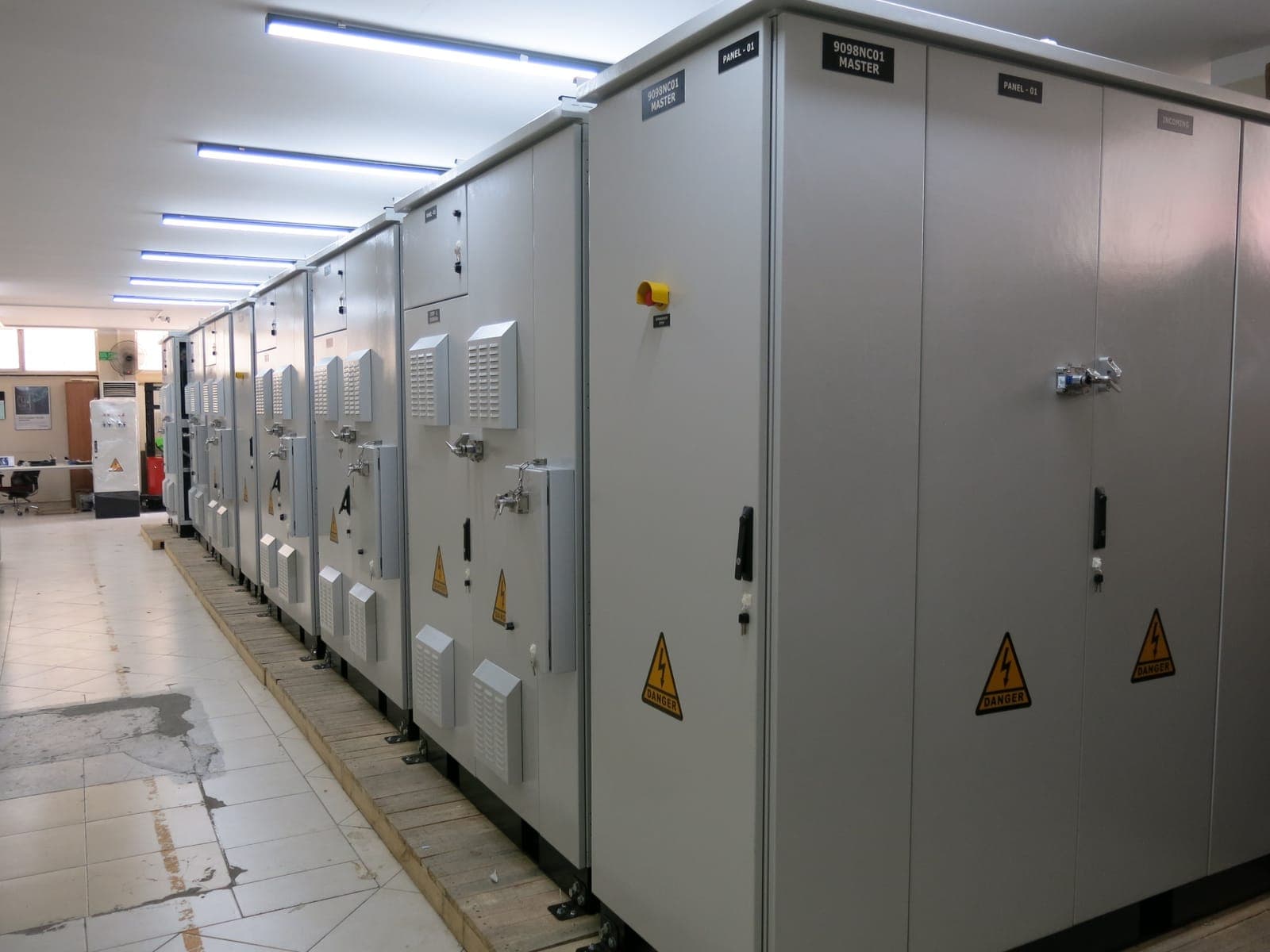

Orta gerilim kompanzasyon sistemleri, yüksek güçlü endüstriyel tesislerde endüktif yüklerin ihtiyaç duyduğu reaktif gücün tesis içerisinde karşılanarak güç faktörünün istenilen seviyede tutulmasını sağlar. Bu sayede şebekeden çekilen reaktif güç azaltılır, elektriksel kayıplar düşürülür ve mevcut sistem kapasitesi daha verimli kullanılır.

OG kompanzasyon sistemlerinde, tesisin ihtiyacına göre sabit veya otomatik kademeli kondansatör grupları kullanılabilir. Anahtarlama işlemleri vakum kontaktörleri veya devre kesiciler ile gerçekleştirilirken, sistem uygun koruma ve kontrol ekipmanlarıyla güvenli şekilde işletilir.

Her tesisin şebeke yapısı, yük karakteristiği ve reaktif güç ihtiyacı farklı olduğundan OG kompanzasyon sistemleri standart bir çözüm yerine tesise özel olarak projelendirilir. Yapılan ölçüm ve mühendislik çalışmaları doğrultusunda kondansatör gücü, kademe yapısı, anahtarlama elemanları, koruma sistemi ve gerektiğinde seri reaktörler belirlenerek tesisin çalışma koşullarına uygun kompanzasyon sistemi oluşturulur.

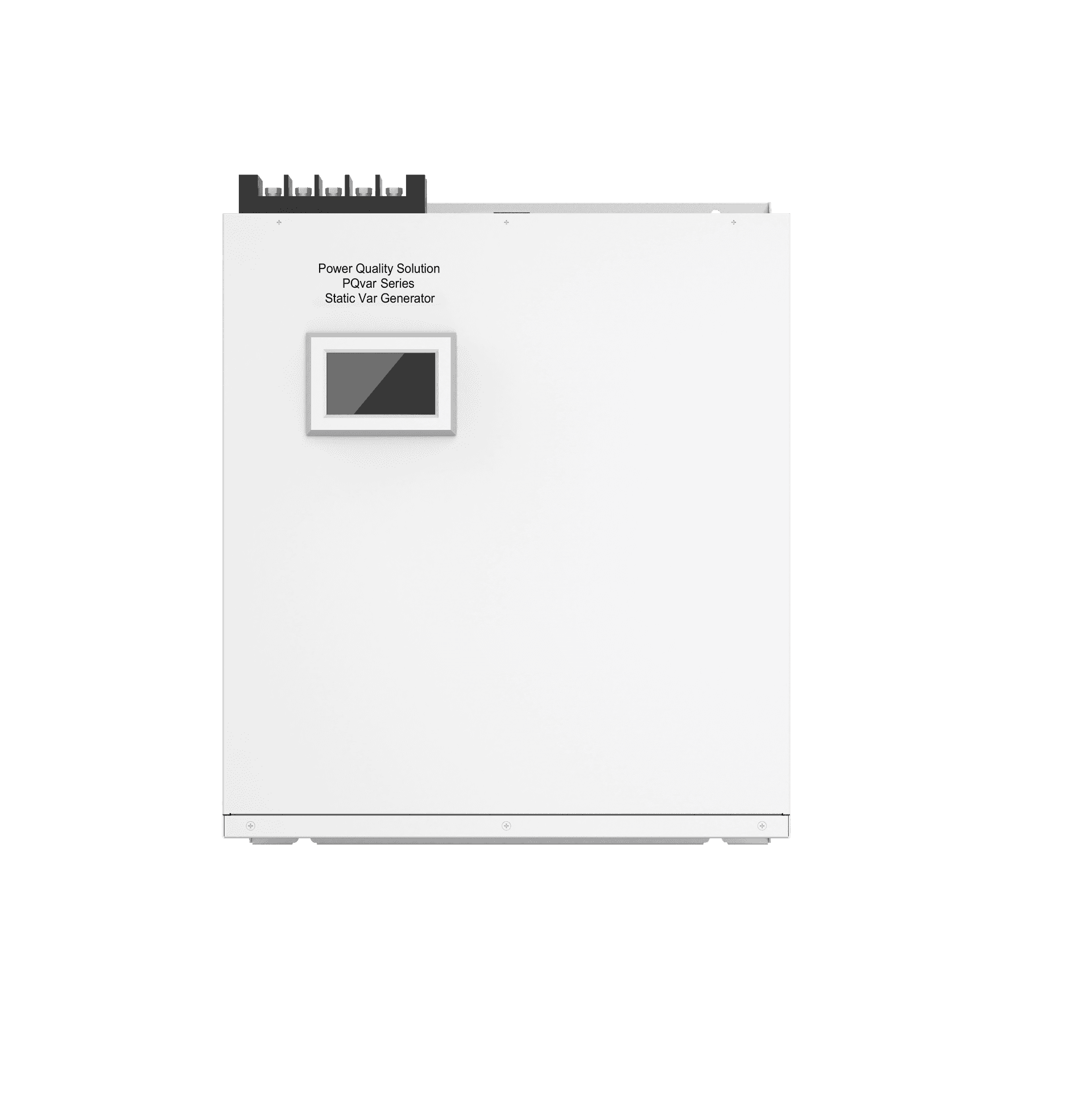

SVG (Static Var Generator) sistemleri, endüktif ve kapasitif reaktif güç ihtiyacına hızlı ve dinamik olarak cevap vererek hızlı ve kademesiz kompanzasyon sağlar. Geleneksel kondansatör kademeli kompanzasyon sistemlerinden farklı olarak güç elektroniği tabanlı çalışan SVG sistemleri, hızlı değişen yük koşullarında reaktif gücün hassas şekilde kontrol edilmesine olanak sağlar.

Kaynak makineleri, vinçler, asansörler, presler ve hızlı yük değişimlerinin bulunduğu endüstriyel tesislerde kullanılabilir. Tesisin ihtiyacına göre tek ünite veya paralel çalışan birden fazla SVG ile çözüm oluşturulabilir.

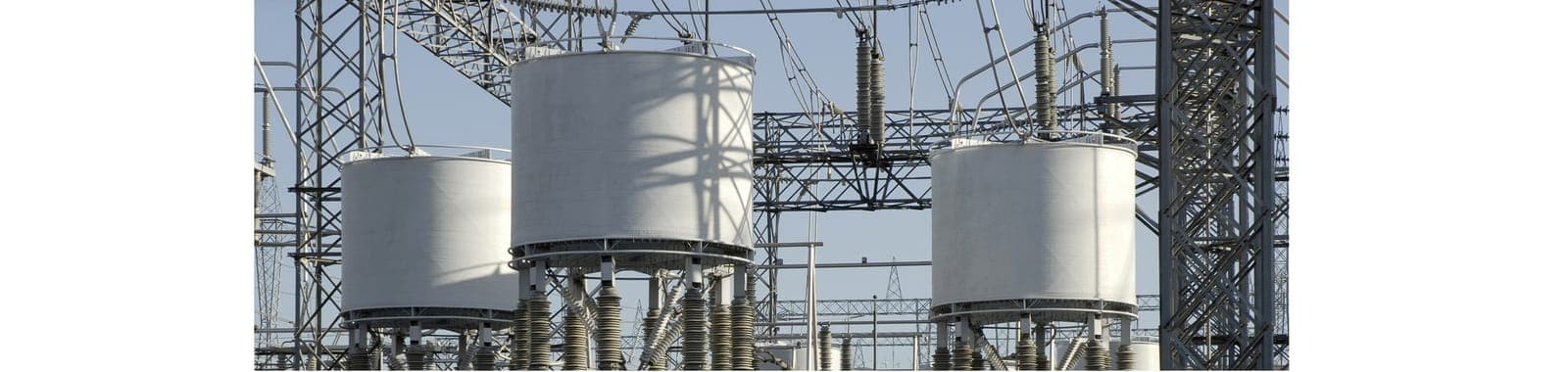

SVC ve STATCOM sistemleri, reaktif güç ihtiyacının hızlı ve sürekli değiştiği tesislerde dinamik reaktif güç kompanzasyonu ve gerilim kontrolü sağlayan sistemlerdir. Özellikle klasik kompanzasyon sistemlerinin tepki hızının yetersiz kaldığı uygulamalarda etkin bir çözüm sunar.

SVC sistemleri tristör kontrollü reaktif güç elemanlarıyla çalışırken, STATCOM sistemleri güç elektroniği tabanlı dönüştürücü teknolojisi sayesinde çok hızlı tepki verir ve düşük şebeke gerilimlerinde dahi etkin reaktif güç desteği sağlayabilir. Ark ocakları, hadde tesisleri, büyük motor yükleri ve yenilenebilir enerji santralleri gibi hızlı yük değişimlerinin bulunduğu uygulamalarda; reaktif güç kontrolünün yanı sıra gerilim dalgalanmalarının ve flicker etkisinin azaltılmasına yardımcı olur.

SVC ve STATCOM çözümleri; tesisin güç ihtiyacı, yük karakteristiği, şebeke yapısı ve güç kalitesi ölçümleri değerlendirilerek projeye özel olarak tasarlanır. Doğru sistem seçimi ile gerilim kararlılığı artırılır, reaktif güç akışı kontrol altına alınır ve tesisin şebeke üzerindeki olumsuz etkileri azaltılır.

Frekans konvertörleri, redresörler, UPS sistemleri, güç elektroniği ekipmanları ve ark ocakları gibi doğrusal olmayan yükler, şebekede akım ve gerilim harmoniklerinin oluşmasına neden olabilir. Yüksek harmonik seviyeleri; trafo, kablo ve kondansatörlerde aşırı ısınmaya, enerji kayıplarının artmasına, rezonans riskine ve hassas ekipmanlarda beklenmeyen arızalara yol açabilir.

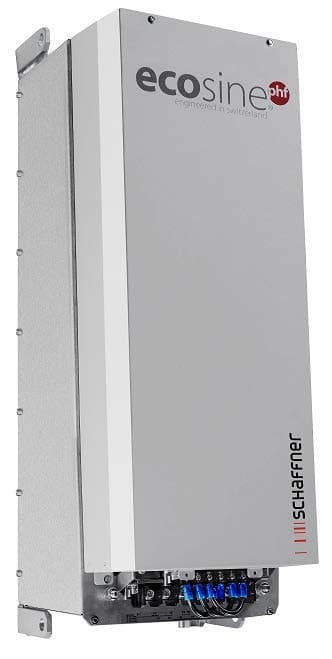

Harmoniklerin azaltılmasında tesisin yük yapısına ve harmonik spektrumuna göre aktif veya pasif harmonik filtre çözümleri uygulanır. Pasif harmonik filtreler belirli harmonik bileşenlerin azaltılmasında etkili olurken, aktif harmonik filtreler değişken yük koşullarında harmonikleri gerçek zamanlı olarak kompanze ederek dinamik bir filtreleme sağlar.

EPKOM olarak güç kalitesi ölçümleri ve harmonik analizleri sonucunda tesisin ihtiyacına uygun filtre tipi ve kapasitesini belirliyor, çözümlerimizi IEEE 519 ve ilgili IEC/EN standartlarını dikkate alarak projelendiriyoruz. Böylece harmonik seviyelerinin azaltılması, ekipmanların korunması ve elektrik sisteminin daha güvenli ve verimli çalışması sağlanır.
