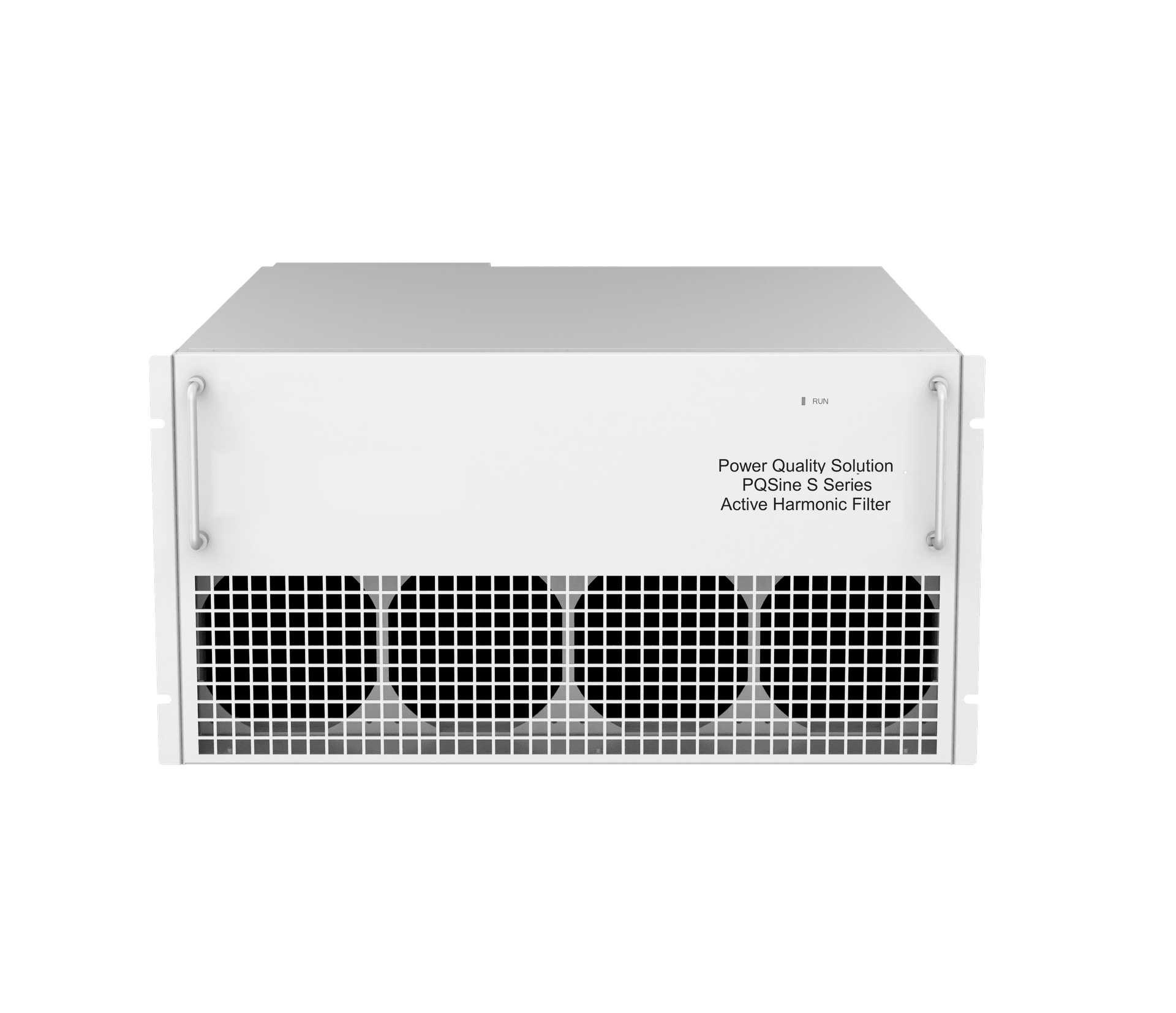

Aktif harmonik filtre ve güç optimizasyon ünitesi, PQSine S serisi (B44066F*S) · EPCOS AG / TDK Electronics

PQSine S bir aktif harmonik filtredir: yük akımını sürekli ölçer, içerdiği harmonikleri hesaplar ve ters fazda akım enjekte ederek şebekenin gördüğü akımı temiz bir sinüse yaklaştırır. Sabit kademeler anahtarlamak yerine ölçtüğünü düzelttiği için, tesiste kaç doğrusal olmayan yük bulunduğu veya spektrumun gün içinde nasıl değiştiği önemli değildir; pasif filtrelerin çaresiz kaldığı nokta da tam olarak burasıdır. Aynı ünite ayrıca endüktif ve kapasitif temel bileşen reaktif gücünü karşılar, yükü fazlar arasında dengeler ve dört telli sistemlerde nötr iletkenindeki akımı da alır. Harmonikler 51. mertebeye kadar, ayrı ayrı seçilebilir ve ayarlanabilir şekilde, %97 üzerinde bastırma oranıyla düzeltilir.

İletişime Geçin Teknik destek

Öne Çıkan Özellikler

0151. mertebeye kadar harmonik kompanzasyonu; harmonikler ayrı ayrı seçilebilir ve %0 ile %100 arasında ayarlanabilir
02Karakteristik harmonik spektrumu için %97 üzerinde bastırma oranı
03Reaktif güç kompanzasyonu (endüktif ve kapasitif) ve fazlar arası yük dengeleme; 4 telli sistemlerde nötr akımı kompanzasyonu dahil
04Çok hızlı: tepki süresi yaklaşık 50 µs, toplam cevap süresi < 15 ms
05Üç seviyeli IGBT topolojisi, 20 kHz anahtarlama frekansı, gelişmiş FFT kontrol
06Rack, duvar ve yer tipi montaj; duvar tipi ünitelerde dahili 4,3 inç HMI dokunmatik ekran
07Bağlantı ve izleme için RS485 üzerinden Modbus ve Ethernet (RJ45) üzerinden TCP/IP
08Kapsamlı koruma: aşırı yük, kısa devre, aşırı sıcaklık, aşırı ve düşük gerilim, konvertör köprüsü ters bağlantı, rezonans, fan arızası

Uygulama Alanları

Teknik Özellikler

PQSine S

Teknik Özellikler · PQSine S
Seri / sipariş kodu	PQSine S, B44066F*S (individual types per the datasheet tables)
Anma gerilimi ve aralığı	200 V (173 … 263 V) · 400 V (228 … 456 V) · 480 V (384 … 552 V) · 600 V (420 … 690 V) · 690 V (483 … 793 V)
Şebeke frekansı	50 / 60 Hz (range 45 … 62 Hz)
Şebeke yapısı	3P3W / 3P4W
Tek modül kapasitesi	25 / 35 / 50 / 60 / 75 / 100 / 150 A at 200 and 400 V; 50 / 75 / 90 / 100 A at 480, 600 and 690 V. Up to 600 A per floor-mounted panel at 200 / 400 V, and 1200 A in the double-width cabinet
Nötr hattı anma kompanzasyon akımı	75 / 105 / 150 / 180 / 225 / 300 / 450 A
Filtreleme aralığı	2nd … 51st harmonic, individually selectable, magnitude adjustable 0 … 100 %
Harmonik bastırma oranı	> 97 % for the signature harmonic spectrum
Tepki süresi / toplam cevap süresi	Approx. 50 µs / < 15 ms
Hedef güç faktörü	Adjustable between −1 and +1
Topoloji	Three-level IGBT
Anahtarlama frekansı	20 kHz
Toplam verim	97 % at 100 % load; typical power losses < 3 %
Akım trafosu oranı ayarı	150/5 … 10000/5
Haberleşme	RS485 and network interface (RJ45); Modbus and TCP/IP
Gösterge	Wall-mounted: built-in 4.3 inch HMI. Rack-mounted: no built-in display, external 7 inch HMI required. Floor-mounted: centralized 7 inch HMI
Gösterilen parametreler	Grid and load side simultaneously: voltage, current, power factor, ITHD %, VTHD %, active/reactive/apparent power; AHF compensation current in A and %
Montaj	Rack, wall and floor mounting
Net ağırlık (duvar / rack modülü)	18 / 18 / 23 / 35 / 44 kg by rating
Gürültü seviyesi	< 56 dB up to 100 A; < 65 dB at 150 A
Çalışma sıcaklığı	−10 … +40 °C; higher temperatures with derating
Bağıl nem	95 %, non-condensing
Koruma sınıfı	IP20; other IP classes available on request
Rakım	1500 m; between 1500 and 4000 m power derated by 1 % per additional 100 m
Sertifika / standartlar	CE and IEEE 61000; ETL (UL 508, CSA C22.2 # 2014) on the 480, 600 and 690 V ranges. Compliance with IEEE 519 and ER G5/4
