B44066S
Kompanzasyon (kondansatör) kontaktörleri, B44066S serisi, 12,5 … 100 kvar · EPCOS AG / TDK Electronics
Bir kondansatör AC şebekeye bağlandığında ortaya bir rezonans devresi çıkar ve devreye girme akımı anma akımının katlarına ulaşabilir; kademe, hatta zaten devrede olan başkalarıyla paralel anahtarlanıyorsa ve o noktadaki kısa devre gücü yüksekse durum daha da ağırlaşır. B44066S serisi buna cevap verir: bunlar motor görevine göre değil, üç fazlı kondansatörlerin anahtarlanması anlamına gelen AC-6b kullanma kategorisine göre üretilmiş kontaktörlerdir. Sönümleme dirençli leading (öne geçen) kontaklar ana kontaklardan önce kapanır ve kondansatörü ön yükler; böylece akım tepesi hiç oluşmaz. Pano bundan iki kez kazançlı çıkar — sert bağlantının yaratacağı gerilim çökmesi ve geçici olaylar önlenir, ana kontaklar ve kondansatörlerin kendisi de belirgin biçimde daha uzun ömürlü olur. Seri, sekiz gövde ölçüsüyle 400 V'ta 12,5 ile 100 kvar, 690 V'ta 148 kvar'a kadar uzanır. Epkom en küçük üçünü — S1810, S2410 ve S3210 — bulundurur; bunlar çoğu alçak gerilim kompanzasyon panosunun kurulduğu kademe büyüklüklerini kapsar, daha büyük gövdeler siparişle temin edilir. Tüm tipler üç kutuplu ve 1 NO yardımcı kontaklıdır; sönümleme dirençleri müdahaleye kapalı ve korumalıdır.
Öne Çıkan Özellikler
- 01Üç fazlı kondansatör anahtarlaması için AC-6b kullanma kategorisi; 400 … 690 V gerilim aralığı
- 02400 V'ta 12,5 … 100 kvar güç aralığı; 690 V'ta 148 kvar'a kadar
- 03Ön yükleme dirençli leading kontaklarla devreye girme akımında üstün sönümleme
- 04Silme (wiper) fonksiyonlu leading kontaklar, snap fonksiyonlu ön kontaklar — yumuşak anahtarlama, uzun kondansatör ömrü
- 05Müdahaleye kapalı ve korumalı dirençler; azaltılmış omik kayıplar
- 06Daha iyi güç kalitesi: anahtarlamada geçici olaylar ve gerilim çökmeleri önlenir
- 07Her tipte 1 NO yardımcı kontak; kablo bağlantısı için kolay erişim
- 08cUL dosya 224924 ve CCC (Çin Zorunlu Sertifikasyonu) onayları
Teknik Özellikler
B44066S
| Seri / sipariş kodu | B44066S****J230 (220 … 240 V coil) and B44066S****J110 (110 V coil); S3210 and S6210 also available as …J400 (380 … 415 V coil) |
|---|---|

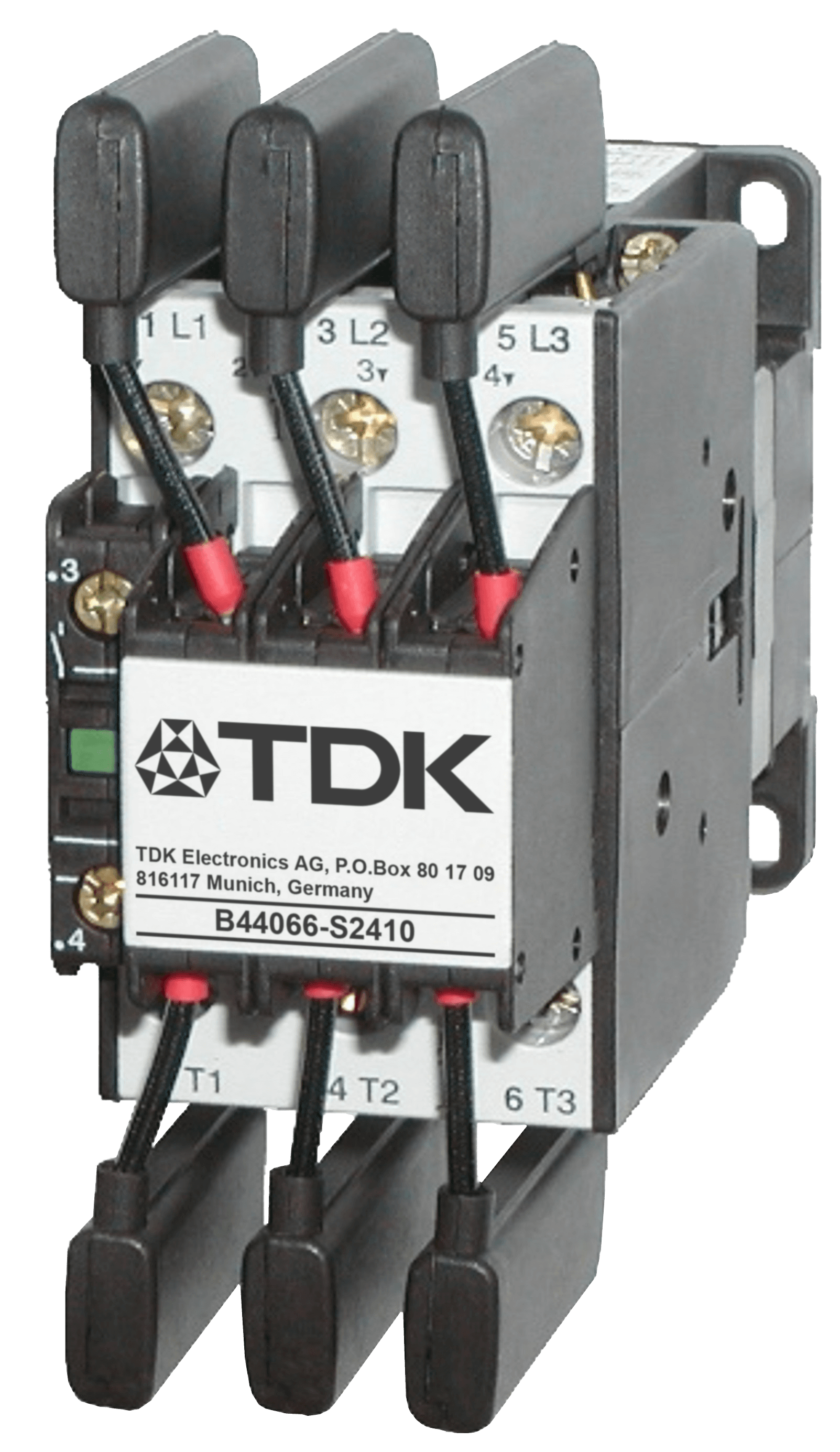

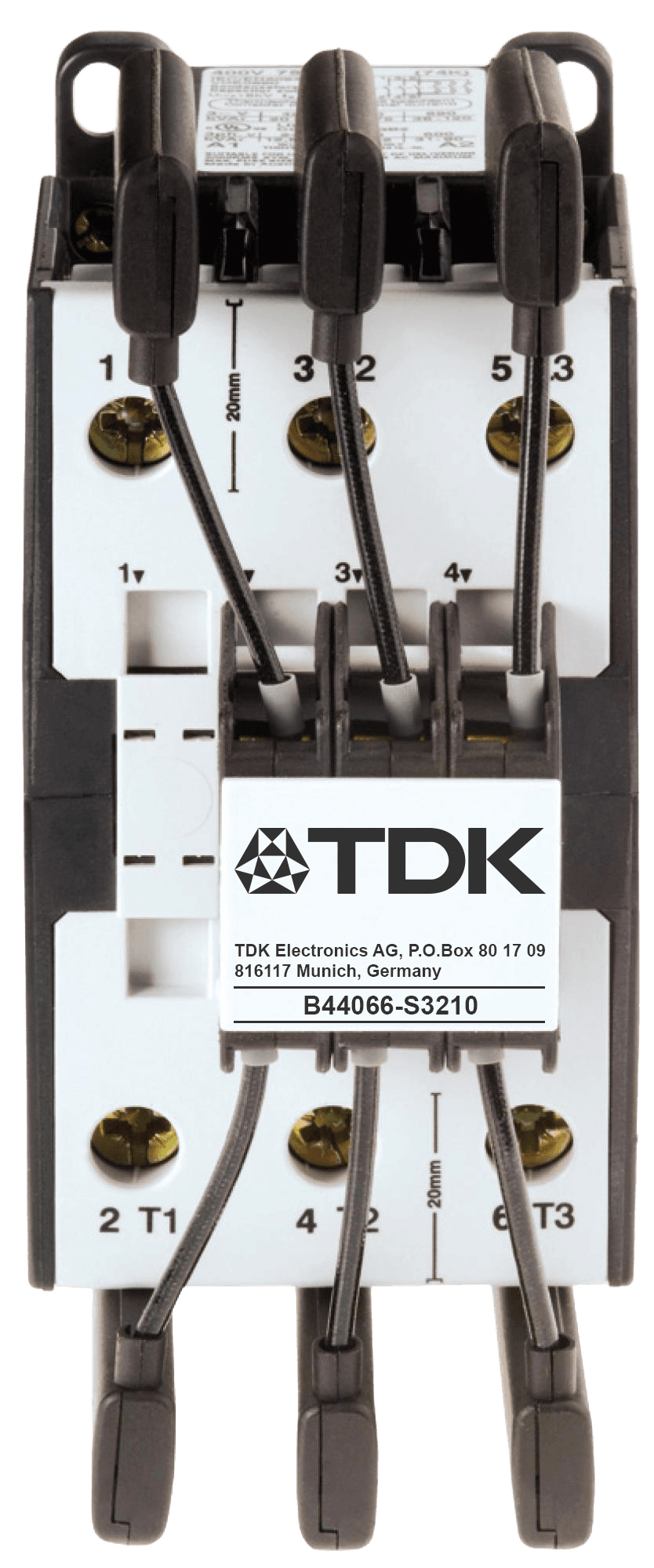

| Epkom'un bulundurduğu tipler | B44066S1810, B44066S2410, B44066S3210 |
| Seri tamamı | S1810, S2410, S3210, S5010, S6210, S7410, S9010, S9910 |
| 380 … 400 V, +50 °C'de kondansatör gücü | S1810 0…12.5 · S2410 10…20 · S3210 10…25 · S5010 20…33.3 · S6210 20…50 · S7410 20…75 · S9010 33…80 · S9910 33…100 kvar |
| 415 … 440 V, +50 °C'de kondansatör gücü | S1810 0…13 · S2410 10.5…22 · S3210 10.5…27 · S5010 23…36 · S6210 23…53 · S7410 23…75 · S9010 36…82 · S9910 36…103 kvar |
| 660 … 690 V, +50 °C'de kondansatör gücü | S1810 0…20 · S2410 17…33 · S3210 17…41 · S5010 36…55 · S6210 36…82 · S7410 36…120 · S9010 57…120 · S9910 57…148 kvar |
| AC-6b anma çalışma akımı, +50 °C | 18 · 28 · 36 · 48 · 72 · 108 · 115 · 144 A (S1810 … S9910) |
| Kullanma kategorisi | AC-6b, switching of three-phase capacitors |
| Anma yalıtım gerilimi | 690 V AC (1000 V AC on S9010 and S9910); earthed-neutral systems, overvoltage category I…IV, pollution degree 3, Vimp = 8 kV |
| Bobin çalışma gerilimi | J230: 220…240 V at 50 Hz / 230…264 V at 60 Hz. J110: 110 V at 50 Hz / 110…120 V at 60 Hz. Operating range 0.85 … 1.1 × Vs |
| Azami anma kondansatör akımında güç kaybı | S1810 4.1 · S2410 5.7 · S3210 7.5 · S5010 12.6 · S6210 21 · S7410 38.7 · S9010 29 · S9910 36 W |
| Azami işlem sıklığı | 120 operations/hour (S1810 … S6210); 80 operations/hour (S7410, S9010, S9910) |
| Kontak ömrü | Without reactors: 0.25 million (S1810), 0.15 million (S2410 … S6210), 0.12 million (S7410 … S9910). With reactors: 0.40 / 0.30 / 0.20 million operations |
| Yardımcı kontaklar | 1 NO on every type; rated insulation voltage 690 V AC. Ith 16 A (S1810) / 10 A (others) at 40 °C, 12 A / 6 A at 60 °C. AC-15: 12 A / 3 A at 220…240 V, 4 A / 2 A at 380…440 V. AC-1: 10 A at 690 V |
| Yardımcı kontakların kısa devre koruması | Highest fuse rating, slow gL (gG): 25 A (S1810), 20 A (others) |
| Önerilen ana sigorta gL (gG) | S1810 35/63 · S2410 50/80 · S3210 63/100 · S5010 80/160 · S6210 125/160 · S7410 160/200 · S9010 160/200 · S9910 160/250 A |
| Ana klemens kesiti, klemens başına 1 kablo | S1810: solid or stranded 1.5…6 mm², flexible 1.5…4 mm². S2410 / S3210: 2.5…25 mm², flexible 2.5…16 mm². S5010 … S7410: 4…50 mm², flexible 10…35 mm². S9010 / S9910: 0.5…95 / 10…120 mm² |
| Yardımcı kontak dahil ağırlık | S1810 0.34 · S2410 0.60 · S3210 0.60 · S5010 1.10 · S6210 1.10 · S7410 1.10 · S9010 2.30 · S9910 2.30 kg |
| Yapı | Pre-charging resistors tamper-proof and protected; on S1810, S9010 and S9910 (J230) the resistors sit inside the housing, and S1810 carries its connecting wires on the bottom only |
| Onaylar | cUL file 224924; CCC (China Compulsory Certification) |
| Standartlar | IEC 947-4-1, IEC 947-5-1, EN 60947-4-1, EN 60947-5-1, VDE 0660 |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
