Janitza Electronics GmbHGüç Kalite Analizörleri
UMG 512-PRO
Sertifikalı güç kalitesi analizörü (Class A) + RCM
UMG 512-PRO, EN 50160, IEEE 519 ve EN 61000-2-4 gibi standartlara göre gerilim kalitesini resmi olarak sertifikalandırmak için tasarlanmış bir DIN ray güç kalitesi analizörüdür; aynı zamanda aynı cihaz üzerinden sürekli kaçak akım izleme de yapar. Yasal/sözleşmesel olarak referans gösterilebilir Class A güç kalitesi uygunluk verisine ihtiyaç duyan tesisler ve elektrik dağıtım şirketleri için uygundur.
Öne Çıkan Özellikler
- 01IEC 61000-4-30 Class A sertifikalı ölçüm
- 02Dahili kaçak akım izleme (RCM), IEC/TR 60755'e göre Type A
- 03320×240 renkli grafik ekran, 256 renk, 6 tuş, çoklu dil desteği (Türkçe dahil)
- 04Dahili uygulamalar: Ölçüm Değeri İzleyici, EN 50160 Watchdog PRO, IEC 61000-2-4 Watchdog PRO
- 05BACnet IP (opsiyonel), Profibus DP/V0, Modbus RTU/TCP
- 06COMTRADE dışa aktarma; web tabanlı cihaz ana sayfası
Uygulama Alanları
- Güç Kalitesi ÇözümleriElektrik sistemlerinde harmonikler, gerilim çökmesi ve yükselmesi, flicker, transient olaylar ve gerilim dengesizliği gibi güç kalitesi problemleri görülebilir. Bu problemler; doğrusal olmayan yükler, ani yük değişimleri, şebeke olayları ve tesisin elektriksel yapısından kaynaklanabilir. Güç kalitesindeki bozulmalar; ekipmanlarda aşırı ısınma, beklenmeyen açmalar, enerji kayıpları, ekipman ömrünün azalması ve üretim sürekliliğinin olumsuz etkilenmesine neden olabilir. EPKOM olarak güç kalitesi analizörleri ile AG ve OG sistemlerde ölçüm ve izleme gerçekleştiriyor; harmonikler, gerilim olayları ve diğer güç kalitesi parametrelerini kayıt altına alıyoruz. Elde edilen verileri ölçüm noktası ve uygulama kapsamına göre EN 50160, IEC 61000 ve IEEE 519 gibi ilgili standartlar doğrultusunda değerlendiriyoruz. Yapılan ölçüm ve analizler sonucunda tesisin ihtiyacına göre aktif ve pasif harmonik filtreler, SVG sistemleri, kompanzasyon çözümleri ve güç kalitesi izleme sistemleri uygulayarak elektrik altyapısının daha güvenli, verimli ve kararlı çalışmasına katkı sağlıyoruz.
- Enerji İzleme SistemleriEnerji izleme sistemleri; elektrik tüketiminin tesis, fider, bölüm veya makine bazında sürekli olarak ölçülmesini ve analiz edilmesini sağlar. Elektriğin yanı sıra su, doğalgaz ve basınçlı hava gibi farklı enerji kaynakları da aynı sistem üzerinden takip edilebilir. Janitza enerji analizörlerinden alınan veriler GridVis yazılımında merkezi olarak toplanarak tüketim trendleri, yük profilleri ve enerji performans göstergeleri izlenebilir. Otomatik raporlama ve alarm fonksiyonları sayesinde anormal tüketimler ve enerji kayıpları hızlı şekilde tespit edilebilir. Enerji izleme sistemleri; enerji maliyetlerinin doğru şekilde dağıtılmasına, verimsiz tüketim noktalarının belirlenmesine ve enerji performansının sürekli iyileştirilmesine katkı sağlar. Ayrıca ISO 50001 enerji yönetim süreçlerinin desteklenmesine ve veri merkezlerinde PUE gibi enerji performans göstergelerinin takip edilmesine olanak sağlar.
- Harmonik Filtre ÇözümleriFrekans konvertörleri, redresörler, UPS sistemleri, güç elektroniği ekipmanları ve ark ocakları gibi doğrusal olmayan yükler, şebekede akım ve gerilim harmoniklerinin oluşmasına neden olabilir. Yüksek harmonik seviyeleri; trafo, kablo ve kondansatörlerde aşırı ısınmaya, enerji kayıplarının artmasına, rezonans riskine ve hassas ekipmanlarda beklenmeyen arızalara yol açabilir. Harmoniklerin azaltılmasında tesisin yük yapısına ve harmonik spektrumuna göre aktif veya pasif harmonik filtre çözümleri uygulanır. Pasif harmonik filtreler belirli harmonik bileşenlerin azaltılmasında etkili olurken, aktif harmonik filtreler değişken yük koşullarında harmonikleri gerçek zamanlı olarak kompanze ederek dinamik bir filtreleme sağlar. EPKOM olarak güç kalitesi ölçümleri ve harmonik analizleri sonucunda tesisin ihtiyacına uygun filtre tipi ve kapasitesini belirliyor, çözümlerimizi IEEE 519 ve ilgili IEC/EN standartlarını dikkate alarak projelendiriyoruz. Böylece harmonik seviyelerinin azaltılması, ekipmanların korunması ve elektrik sisteminin daha güvenli ve verimli çalışması sağlanır.
Teknik Özellikler
UMG 512-PRO

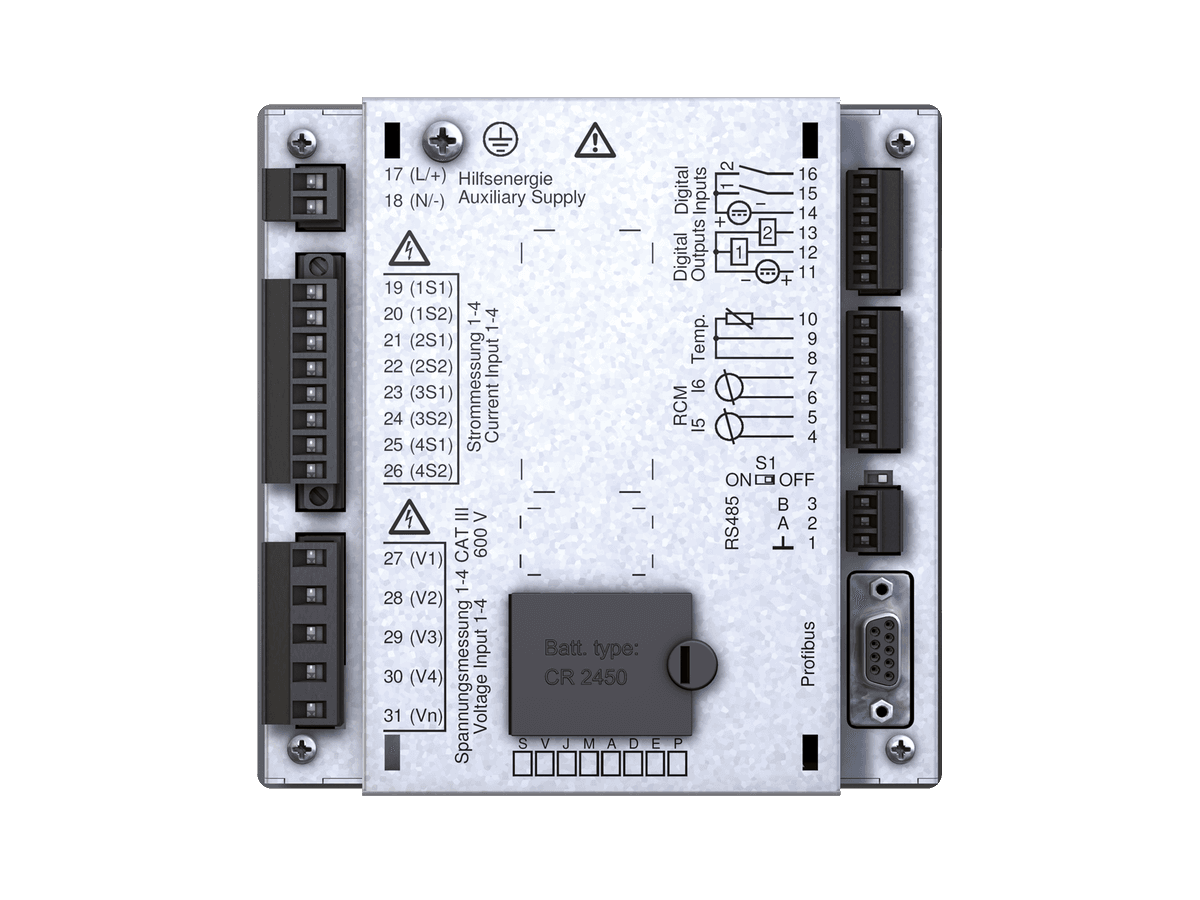

| Ölçüm girişleri | 4 voltage inputs, 6 current inputs, 2 residual-current inputs |
|---|---|
| Gerilim girişleri | 3-phase 4-wire up to 417/720V; L-N 10–600 Vrms; L-L 18–1000 Vrms |
| Akım girişleri | Rated 5A; 0.005–7 Arms; 0.1 mA resolution |
| Kaçak akım girişleri | 0–40 mArms, 1 µA resolution; rated 30 mArms, 100 µA trigger, Type A |
| Doğruluk | IEC 61000-4-30 Class A; active energy Class 0.2S; power/energy Class 0.2 at 50/60Hz |
| Harmonik analiz | 1st–63rd (V & I), analysis up to 3 kHz |
| Haberleşme protokolleri | RS485 (Modbus RTU); Ethernet (Modbus TCP, FTP, NTP); Profibus DP/V0; BACnet IP (optional) |
| Bellek / veri kaydı | 256 MB; up to ~2 years retention |
| Montaj tipi | Fixed panel, upright; ~144×144×75 mm, cut-out 138×138 mm, ~1,080 g |
| Sertifikalar / standartlar | IEC 61000-4-30 Class A, IEC 61557-12, IEC 62053-22, ANSI C12.20, EN 50160, ISO 50001, UL/IEC |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
Dokümanlar
Ürüne ait datasheet, kılavuz ve teknik dokümanları üreticinin doküman merkezinden edinebilir veya bizden talep edebilirsiniz.
İletişime Geçin
Bu ürün için bize ulaşın
Uygulamanıza uygun modeli birlikte belirleyelim. Tek hat şemanızı veya ölçüm verinizi paylaşırsanız teknik ekibimiz değerlendirir.
