Janitza Electronics GmbHGüç Kalite Analizörleri

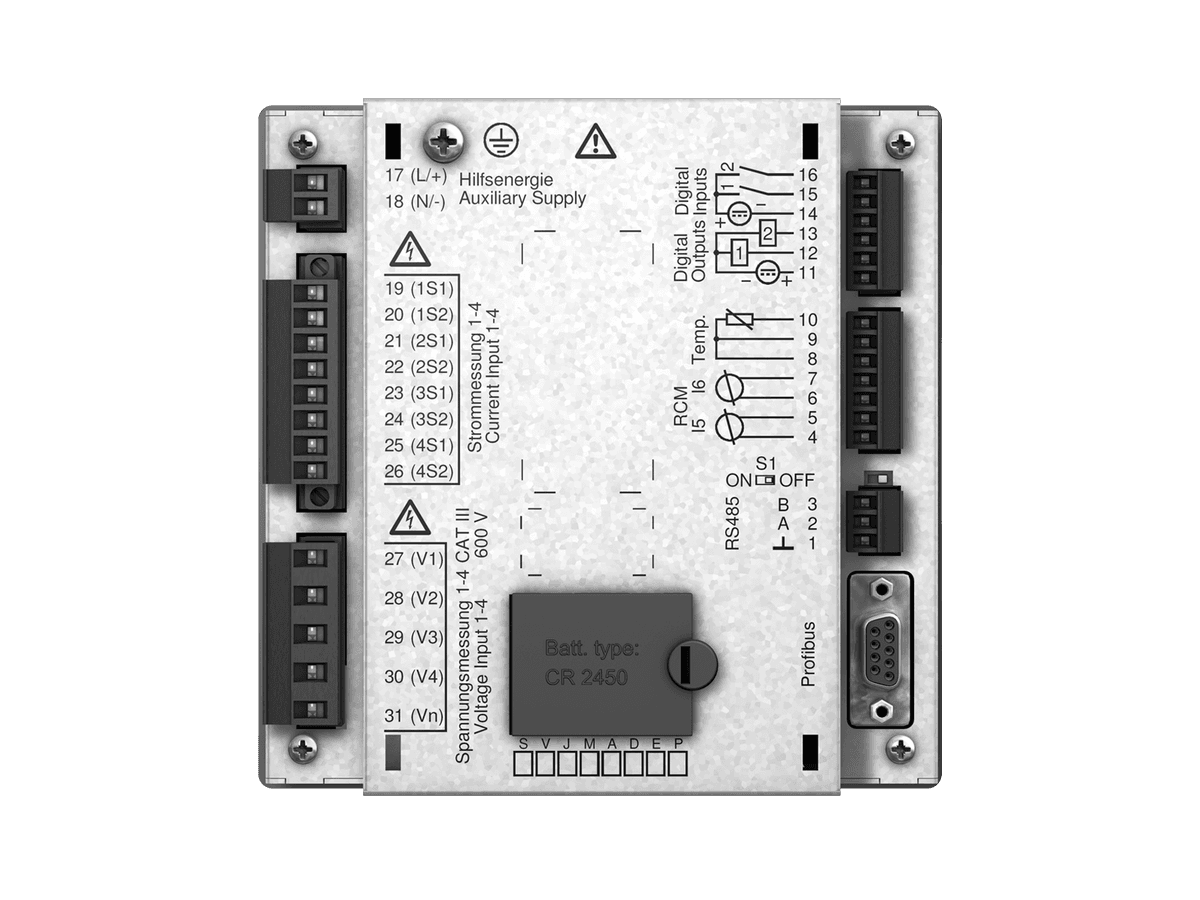

UMG 509-PRO
DIN ray güç kalitesi + RCM analizörü
UMG 509-PRO, güç kalitesi bozulmalarını (harmonik, transient, gerilim olayları) izlerken aynı zamanda anormal kaçak akımı da izleyen bir DIN ray çok fonksiyonlu analizördür; böylece bir güç kalitesi kayıt cihazını izolasyon/yangın güvenliği erken uyarı sistemiyle birleştirir. Veri merkezleri, ISO 50001 programları ve uzaktan tesis izleme gibi sürekli, gözetimsiz izleme rollerine yöneliktir.
Öne Çıkan Özellikler
- 01Neredeyse gerçek zamanlı alarm veren 2 adet özel kaçak akım izleme (RCM) girişi
- 0263. harmoniğe kadar analiz
- 03Dalga formu görüntüleme, dengesizlik tespiti, vektör diyagramları, transient yakalama
- 04128–256 MB yapılandırılabilir bellek, çok yıllı kayıt
- 054'e kadar eşzamanlı bağlantı destekleyen dahili web sunucusu
- 06E-posta bildirimli alarm yönetimi; Modbus ağ geçidi fonksiyonu
Uygulama Alanları
- Güç Kalitesi ÇözümleriElektrik sistemlerinde harmonikler, gerilim çökmesi ve yükselmesi, flicker, transient olaylar ve gerilim dengesizliği gibi güç kalitesi problemleri görülebilir. Bu problemler; doğrusal olmayan yükler, ani yük değişimleri, şebeke olayları ve tesisin elektriksel yapısından kaynaklanabilir. Güç kalitesindeki bozulmalar; ekipmanlarda aşırı ısınma, beklenmeyen açmalar, enerji kayıpları, ekipman ömrünün azalması ve üretim sürekliliğinin olumsuz etkilenmesine neden olabilir. EPKOM olarak güç kalitesi analizörleri ile AG ve OG sistemlerde ölçüm ve izleme gerçekleştiriyor; harmonikler, gerilim olayları ve diğer güç kalitesi parametrelerini kayıt altına alıyoruz. Elde edilen verileri ölçüm noktası ve uygulama kapsamına göre EN 50160, IEC 61000 ve IEEE 519 gibi ilgili standartlar doğrultusunda değerlendiriyoruz. Yapılan ölçüm ve analizler sonucunda tesisin ihtiyacına göre aktif ve pasif harmonik filtreler, SVG sistemleri, kompanzasyon çözümleri ve güç kalitesi izleme sistemleri uygulayarak elektrik altyapısının daha güvenli, verimli ve kararlı çalışmasına katkı sağlıyoruz.
- Enerji İzleme SistemleriEnerji izleme sistemleri; elektrik tüketiminin tesis, fider, bölüm veya makine bazında sürekli olarak ölçülmesini ve analiz edilmesini sağlar. Elektriğin yanı sıra su, doğalgaz ve basınçlı hava gibi farklı enerji kaynakları da aynı sistem üzerinden takip edilebilir. Janitza enerji analizörlerinden alınan veriler GridVis yazılımında merkezi olarak toplanarak tüketim trendleri, yük profilleri ve enerji performans göstergeleri izlenebilir. Otomatik raporlama ve alarm fonksiyonları sayesinde anormal tüketimler ve enerji kayıpları hızlı şekilde tespit edilebilir. Enerji izleme sistemleri; enerji maliyetlerinin doğru şekilde dağıtılmasına, verimsiz tüketim noktalarının belirlenmesine ve enerji performansının sürekli iyileştirilmesine katkı sağlar. Ayrıca ISO 50001 enerji yönetim süreçlerinin desteklenmesine ve veri merkezlerinde PUE gibi enerji performans göstergelerinin takip edilmesine olanak sağlar.
- Harmonik Filtre ÇözümleriFrekans konvertörleri, redresörler, UPS sistemleri, güç elektroniği ekipmanları ve ark ocakları gibi doğrusal olmayan yükler, şebekede akım ve gerilim harmoniklerinin oluşmasına neden olabilir. Yüksek harmonik seviyeleri; trafo, kablo ve kondansatörlerde aşırı ısınmaya, enerji kayıplarının artmasına, rezonans riskine ve hassas ekipmanlarda beklenmeyen arızalara yol açabilir. Harmoniklerin azaltılmasında tesisin yük yapısına ve harmonik spektrumuna göre aktif veya pasif harmonik filtre çözümleri uygulanır. Pasif harmonik filtreler belirli harmonik bileşenlerin azaltılmasında etkili olurken, aktif harmonik filtreler değişken yük koşullarında harmonikleri gerçek zamanlı olarak kompanze ederek dinamik bir filtreleme sağlar. EPKOM olarak güç kalitesi ölçümleri ve harmonik analizleri sonucunda tesisin ihtiyacına uygun filtre tipi ve kapasitesini belirliyor, çözümlerimizi IEEE 519 ve ilgili IEC/EN standartlarını dikkate alarak projelendiriyoruz. Böylece harmonik seviyelerinin azaltılması, ekipmanların korunması ve elektrik sisteminin daha güvenli ve verimli çalışması sağlanır.
Teknik Özellikler
UMG 509-PRO
| Gerilim girişleri | L-N 10–600 Vrms, L-L 18–1,000 Vrms |
|---|---|
| Akım girişleri | 0.005–7 Arms, rated 5A |
| Kaçak akım girişleri | 0–40 mArms, rated 30 mA, 2 dedicated RCM channels |
| Doğruluk | Power/energy Class 0.2 (IEC 61557-12); V/I Class 0.1; harmonics Class 1 |
| Harmonik analiz | 1st–63rd order, analysis up to 2.5 kHz |
| Haberleşme protokolleri | RS485 (Modbus RTU/master/gateway); Profibus DP/V0; Ethernet RJ45 (Modbus/TCP, HTTP, SMTP, FTP, NTP); BACnet/IP |
| Bellek / veri kaydı | 256 MB |
| Montaj tipi | Upright DIN-rail-area mount, ~144×144×75 mm, ~1,080 g |
| Sertifikalar / standartlar | UL listed |
| Besleme gerilimi | 230V option (95–240V AC/80–300V DC) or 24V option (48–110V AC/24–150V DC) |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
Dokümanlar
Ürüne ait datasheet, kılavuz ve teknik dokümanları üreticinin doküman merkezinden edinebilir veya bizden talep edebilirsiniz.
