TSM-LC

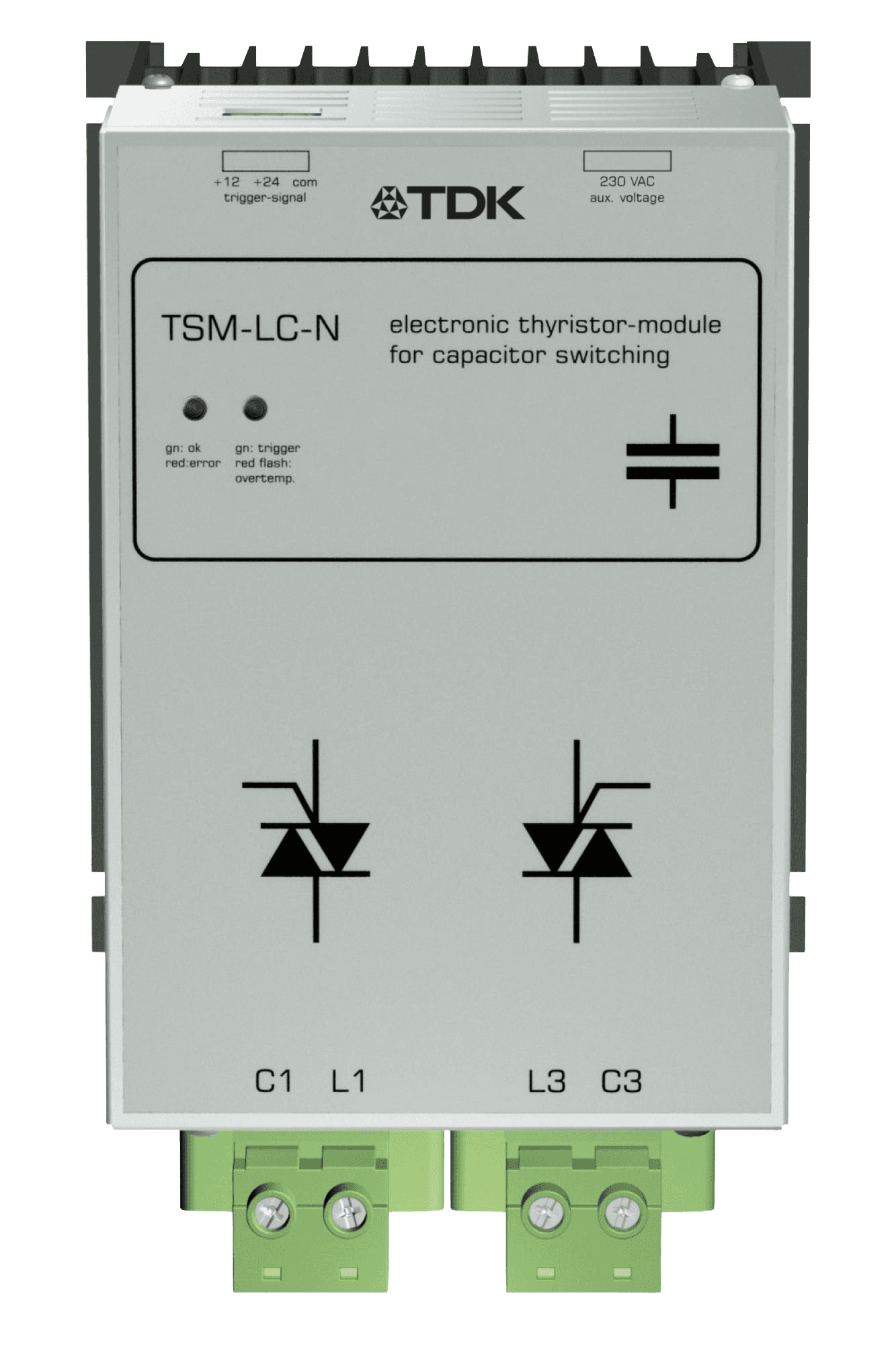

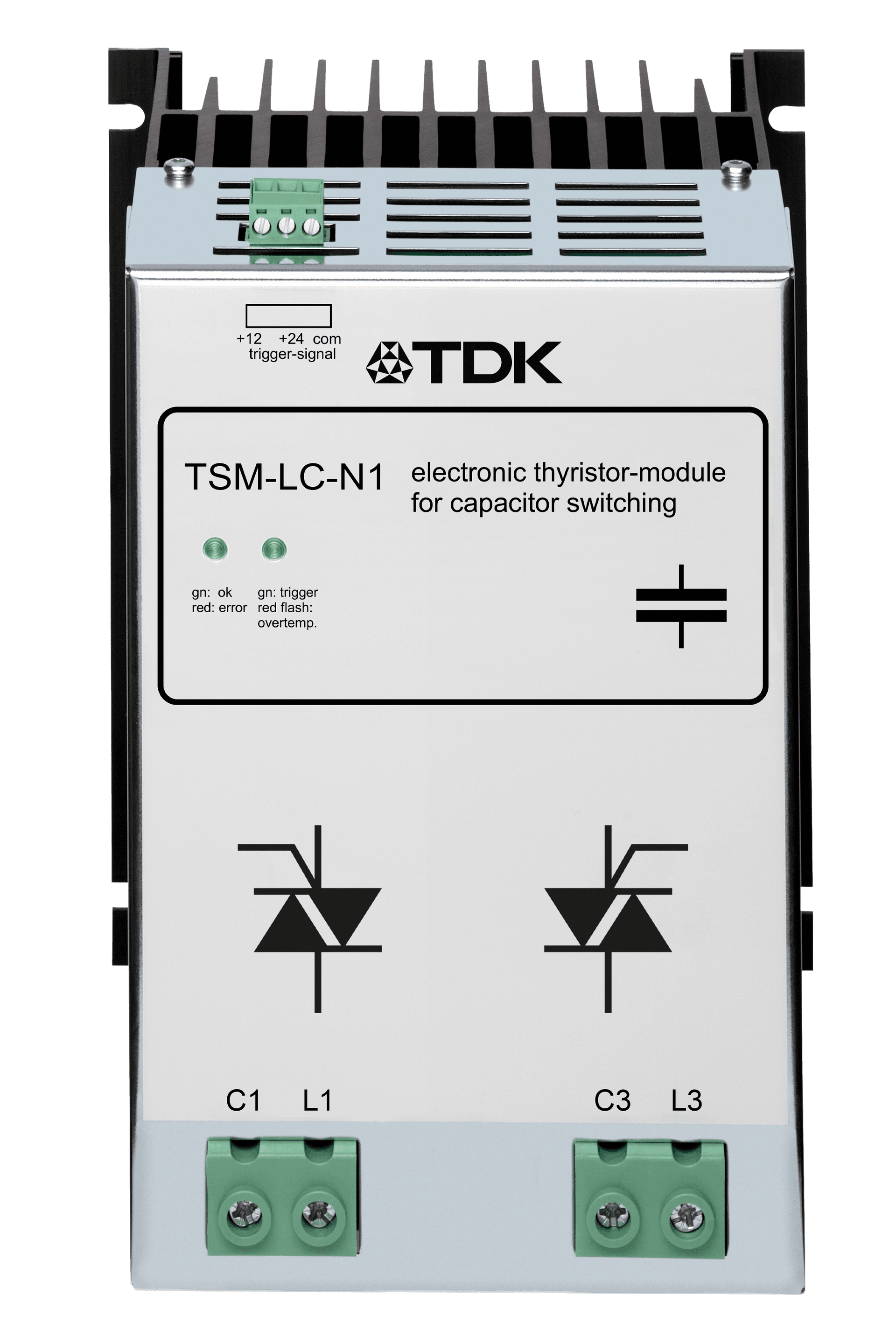

Dinamik kompanzasyon için tristörlü anahtarlama modülleri, TSM-LC serisi, 10 … 100 kvar · EPCOS AG / TDK Electronics

Geleneksel bir kompanzasyon panosu kademelerini kontaktörlerle anahtarlar ve kontaktörlerin ömrü boyunca yapabileceği işlem sayısı sabittir — toplamda 100 000 ile 200 000 arası. Bir pres hattında, punta kaynağında, vinçte veya asansörde reaktif güç talebi milisaniye ölçeğinde değişir ve gereken anahtarlama sayısı yılda 100 000'e ulaşabilir; bu da hem kontaktörü hem kondansatörü bir iki yıl içinde bitirir. Dahası IEC 60831, alçak gerilim kondansatörüne yılda yalnızca 5000 anahtarlama işlemi tanır; yani önce kondansatör pes eder. TSM-LC serisi bunun cevabıdır: mekanik anahtarın yerine elektronik anahtar. Her modül, kapasitif yükler için hızlı ve kendi kendini denetleyen bir tristör anahtarıdır; bir kondansatör kademesini yaklaşık 5 ms içinde devreye alır ve aşınacak bir parça bulunmadığı için işlem sayısında pratikte bir sınır yoktur. Kondansatörü şebeke geriliminin tepe değerinde tutar ve yalnızca şebeke aynı tepe değere ulaştığında bağlar; böylece kademe akımsız anahtarlanır — bir kontaktörün sönümlemek zorunda olduğu 200 × IN değerine varan devreye girme akımları hiç oluşmaz ve geleneksel bir bataryanın 75 saniyelik deşarj beklemesine de gerek kalmaz. Modül kendi zekâsını taşır: gerilimi, faz sırasını, kondansatör gücünü ve sıcaklığı sürekli denetler; çalışma ve arıza bilgisini faz başına iki LED ile bildirir. Tetikleme, BR6000-T veya BR7000-T gibi transistör çıkışlı bir kontrol rölesinden, bir PLC'den ya da doğrudan prosesten gelen 10 … 24 V DC sinyaldir; TSM-LC-S varyantı ise BR7000-I-TH/S485 üzerinden sistem veri yolu ile tetiklenir ve aynı kontrol rölesinden 32 modüle kadar izlenip görüntülenebilir. Epkom TSM-LC10, TSM-LC-N ve TSM-LC-N1 tiplerini bulundurur; serinin geri kalanı siparişle temin edilir.
