BR6000 / BR7000 / Prophi
Reaktif güç (kosinüs fi) kontrol röleleri, 6 … 15 kademe · EPCOS AG / TDK Electronics ve Janitza Electronics GmbH

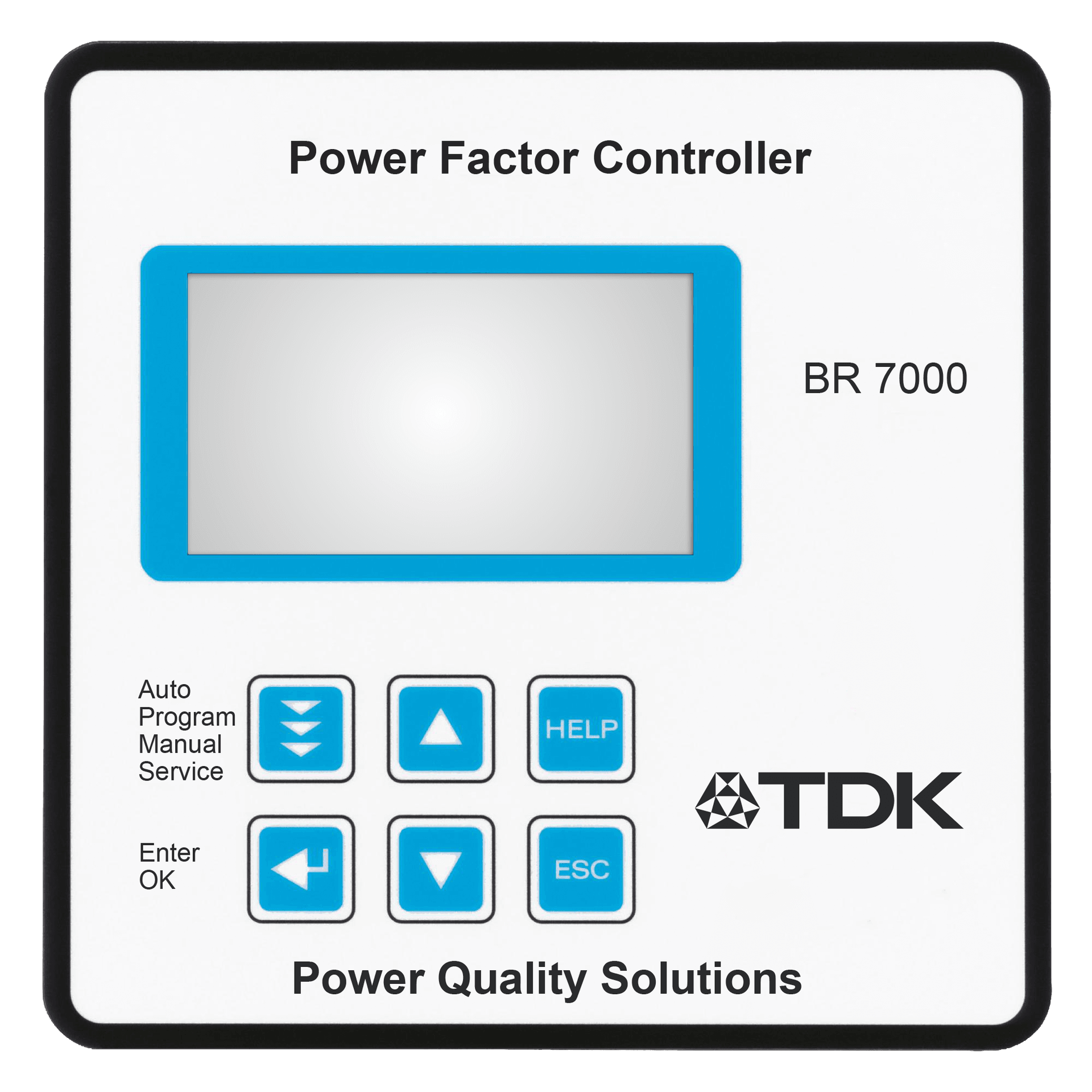

Güç faktörü kontrol rölesi, kompanzasyon panosunda ne olacağına karar veren parçadır: akım trafosu üzerinden anlık güç faktörünü ölçer ve hedef cos φ değerini korumak için kondansatör kademelerini devreye alıp çıkarır. Epkom üç aile sunar; hepsi panoya monte, aydınlatmalı ekranlı ve Türkçe dahil düz metinle menü tabanlı kullanıma sahiptir; hepsi ya kontaktör (röle çıkışları) ya da dinamik kompanzasyon için tristör modülü (transistör çıkışları) anahtarlar. BR6000, çoğu panonun etrafında kurulduğu ana akım kontrol rölesidir: 6 veya 12 röle çıkışı, -T6 modelinde 6 transistör çıkışı; üçü arasında en geniş ölçme gerilimi aralığına sahiptir (30 … 525 V). BR7000 üst segment modeldir: 15 çıkışa kadar, iki bağımsız izoleli RS485 arayüzü, 31. mertebeye kadar harmonik analizi ve şebekede gerçekte ne olduğunu görmek için osiloskop tarzı dalga formu gösterimi sunar. Janitza üretimi Prophi ise röle, transistör ve hibrit versiyonlarda 6 veya 12 çıkış sağlar; panonun tesis otomasyonuna raporlaması gerektiğinde Modbus RTU'nun yanına Profibus DP ekler. Serinin sunduğu şey kademe sayısı ve zekâ seçimidir: hepsi, bir listede yukarı aşağı ilerlemek yerine hangi kademe kombinasyonunun anahtarlanacağını hesaplayan kendi kendini optimize eden kontrol ile çalışır; bu da anahtarlama sayısını, dolayısıyla kondansatörlerin ve kontaktörlerinin yıpranmasını azaltır.
Öne Çıkan Özellikler
- 016 ile 15 arası anahtarlama kademesi; röle, transistör ve karma (röle + transistör) versiyonlar
- 02Transistör versiyonlar dinamik kompanzasyon için TSM tristör modüllerini sürer
- 03Kendi kendini optimize eden akıllı kontrol; ayrıca seri (LIFO) ve dairesel (FIFO) anahtarlama
- 0420 hazır kontrol serisi (BR7000'de 23) ve serbest programlama için kontrol serisi editörü
- 05Dört bölgeli çalışma; örneğin yedek jeneratörü bulunan tesislerde
- 06Geniş ölçme aralığı: BR6000'de 30 … 525 V AC, BR7000'de 30 … 440 V (L-N) / 50 … 760 V (L-L)
- 07V, A, kvar, kW, kVA, frekans, enerji, sıcaklık, anlık ve hedef cos φ, THD-V, THD-I ve tek tek harmonikleri ölçer ve gösterir
- 08Maksimum değerleri, kondansatör anahtarlama sayısını ve kondansatör çalışma süresini kaydeder; dahili hata kaydı
- 09BR7000 /S485, BR7000 ve Prophi RS varyantlarında RS485 (Modbus RTU); Prophi'de Profibus DP V0
- 10Türkçe dahil düz metinle menü tabanlı kullanım; panoya monte 144 × 144 mm
Uygulama Alanları
- Alçak Gerilim Reaktif Güç Kompanzasyon ÇözümleriEndüstriyel ve ticari tesislerde motorlar ve trafolar gibi endüktif yüklerin yanı sıra; UPS sistemleri, sürücüler ve uzun kablo hatları gibi kapasitif etki oluşturabilen yükler, reaktif güç dengesinin bozulmasına neden olabilir. Bu durum reaktif güç dengesinin bozulmasına, güç faktörünün istenilen seviyeden uzaklaşmasına, şebekeden gereksiz akım çekilmesine, kayıpların artmasına ve reaktif enerji bedellerine yol açabilir. Alçak gerilim kompanzasyon sistemleri, tesisin endüktif veya kapasitif reaktif güç ihtiyacına göre uygun kompanzasyonu sağlayarak güç faktörünün istenilen seviyede tutulmasını sağlar. Yük değişimlerinin hızlı olduğu uygulamalarda tristör anahtarlamalı sistemler kullanılarak reaktif güç değişimlerine hızlı şekilde cevap verilebilir. Harmoniklerin bulunduğu tesislerde kondansatörlerin şebeke ile rezonansa girmesini önlemek amacıyla harmonik filtre reaktörlü kompanzasyon sistemleri uygulanır. Doğru projelendirilmiş bir kompanzasyon sistemi; reaktif enerji bedellerinin önlenmesine, trafo ve kablo kapasitesinin daha etkin kullanılmasına, elektriksel kayıpların azaltılmasına ve sistem performansının iyileştirilmesine katkı sağlar.
- Orta Gerilim Reaktif Güç Kompanzasyon ÇözümleriOrta gerilim kompanzasyon sistemleri, yüksek güçlü endüstriyel tesislerde endüktif yüklerin ihtiyaç duyduğu reaktif gücün tesis içerisinde karşılanarak güç faktörünün istenilen seviyede tutulmasını sağlar. Bu sayede şebekeden çekilen reaktif güç azaltılır, elektriksel kayıplar düşürülür ve mevcut sistem kapasitesi daha verimli kullanılır. OG kompanzasyon sistemlerinde, tesisin ihtiyacına göre sabit veya otomatik kademeli kondansatör grupları kullanılabilir. Anahtarlama işlemleri vakum kontaktörleri veya devre kesiciler ile gerçekleştirilirken, sistem uygun koruma ve kontrol ekipmanlarıyla güvenli şekilde işletilir. Her tesisin şebeke yapısı, yük karakteristiği ve reaktif güç ihtiyacı farklı olduğundan OG kompanzasyon sistemleri standart bir çözüm yerine tesise özel olarak projelendirilir. Yapılan ölçüm ve mühendislik çalışmaları doğrultusunda kondansatör gücü, kademe yapısı, anahtarlama elemanları, koruma sistemi ve gerektiğinde seri reaktörler belirlenerek tesisin çalışma koşullarına uygun kompanzasyon sistemi oluşturulur.
Teknik Özellikler
BR6000 / BR7000 / Prophi
| Modeller ve sipariş kodları — BR6000 | BR6000-R6, 6 relay outputs: B44066R6006E230. BR6000-R12, 12 relay outputs: B44066R6012E230. BR6000-T6, 6 transistor outputs: B44066R6106E230 |
|---|---|
| Modeller ve sipariş kodları — BR7000 | BR7000-I, 12+1 relay: B44066R7012E230. BR7000-I/S485: B44066R7112E230. BR7000-I-TH, 12 relay + 12 transistor: B44066R7412E230. BR7000-I-TH/S485: B44066R7612E230. BR7000, 15 relay + 2 × RS485: B44066R7415E230. BR7000-T, 15 transistor + 2 × RS485: B44066R7615E230 |
| Modeller — Prophi | Prophi 6R / 12R (relay), 6T / 12T (transistor), 6T6R (hybrid), 12RS / 12TS (with RS485) |
| Kademe sayısı | 6, 12, 12+1 or 15 depending on the model |
| Besleme gerilimi | BR6000: 110 … 230 V AC ±15 %, 50/60 Hz. BR7000: 110 … 440 V AC ±15 % (BR7000-I-TH: 110 … 230 V AC). Prophi: 400 V AC standard, variants for 100 / 110 / 200 / 230 / 440 V AC |
| Ölçme gerilimi aralığı | BR6000: 30 … 525 V AC (L-N or L-L). BR7000: 30 … 440 V AC (L-N), 50 … 760 V AC (L-L); three-phase measurement on BR7000 / BR7000-T |
| Ölçme akımı | x/5 A or x/1 A, selectable; sensitivity 50 mA / 10 mA |
| Temel frekans | 50 / 60 Hz |
| Güç tüketimi | BR6000 < 5 VA; BR7000 < 3 W; BR7000-I and BR7000-I-TH < 5 W |
| Ekran | BR6000: illuminated LCD, 2 × 16 characters. BR7000: illuminated full graphic display, 128 × 64 dots, with display editor and oscilloscope mode. Prophi: high-contrast LCD, approx. 100 measured values |
| Menü dilleri | Czech, Dutch, German, English, French, Polish, Portuguese, Russian, Spanish, Turkish |
| Harmonik analizi | BR6000: to the 19th order. BR7000: up to the 31st order; BR7000-I / -I-TH odd to the 33rd, even and odd to the 17th. Prophi: 1st … 19th |
| Alarm ve mesaj rölesi | 1 alarm relay; additional freely programmable message relay on BR6000-R12 and BR7000 variants with interface |
| Arayüz | RS485 (Modbus RTU) on BR7000-I/S485, BR7000-I-TH/S485; 2 independent isolated RS485 on BR7000 / BR7000-T; Prophi: Modbus RTU up to 115.2 kBit/s, Profibus DP V0 1.5 MBit/s, optional RS485 |
| Kontrol modları | Series switching (LIFO), circular switching (FIFO), self-optimizing intelligent control |
| Kontrol serisi sayısı | 20 preset on BR6000 and BR7000-I; 23 preset on BR7000; control series editor on all |
| Hedef cos fi | 0.3 inductive … 0.3 capacitive, adjustable |
| Anahtarlama süresi | Relay outputs 1 … 1200 s; transistor outputs 20 … 1000 ms |
| Alarm fonksiyonları | Insufficient compensation, overcompensation, undercurrent, overcurrent, over-temperature, harmonics exceeded; programmable threshold; internal error storage |
| Kaydedilen değerler | Max./min. voltage, max. current, max. Q, P, S, max. THD-V / THD-I, max. temperature, capacitor operating time, number of contactor switching operations (with time stamp on BR7000) |
| Dinamik kompanzasyona uygunluk | Transistor versions only: BR6000-T6, BR7000-T, BR7000-I-TH and BR7000-I-TH/S485 (the latter also drives TSM-LC-S over the interface) |
| Kasa / montaj | Panel-mounted 144 × 144 × 55 mm (BR7000: 144 × 144 × 50 mm), DIN 43700 / IEC 61554 cutout 138 × 138 mm; weight 1 kg |
| Çalışma sıcaklığı | BR6000: −20 … +60 °C. BR7000: −20 … +70 °C |
| Koruma sınıfı | IP54 front plate, IP20 rear side (IEC 60529) |
| Aksesuarlar | BR7000-SOFT Windows software (included with BR7000), IF8000 interface module, USB/RS485 converter, DataLogSD data logger, NET8000 web server, RJ45 adapters, VIP-X-TP touch panel, UCM-5 pulse module |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
