MRG Flex
Kaçak akım izlemeli mobil güç analizörleri, MRG 512-PRO PQ Flex ve MRG 96-PQ-L-LP Flex

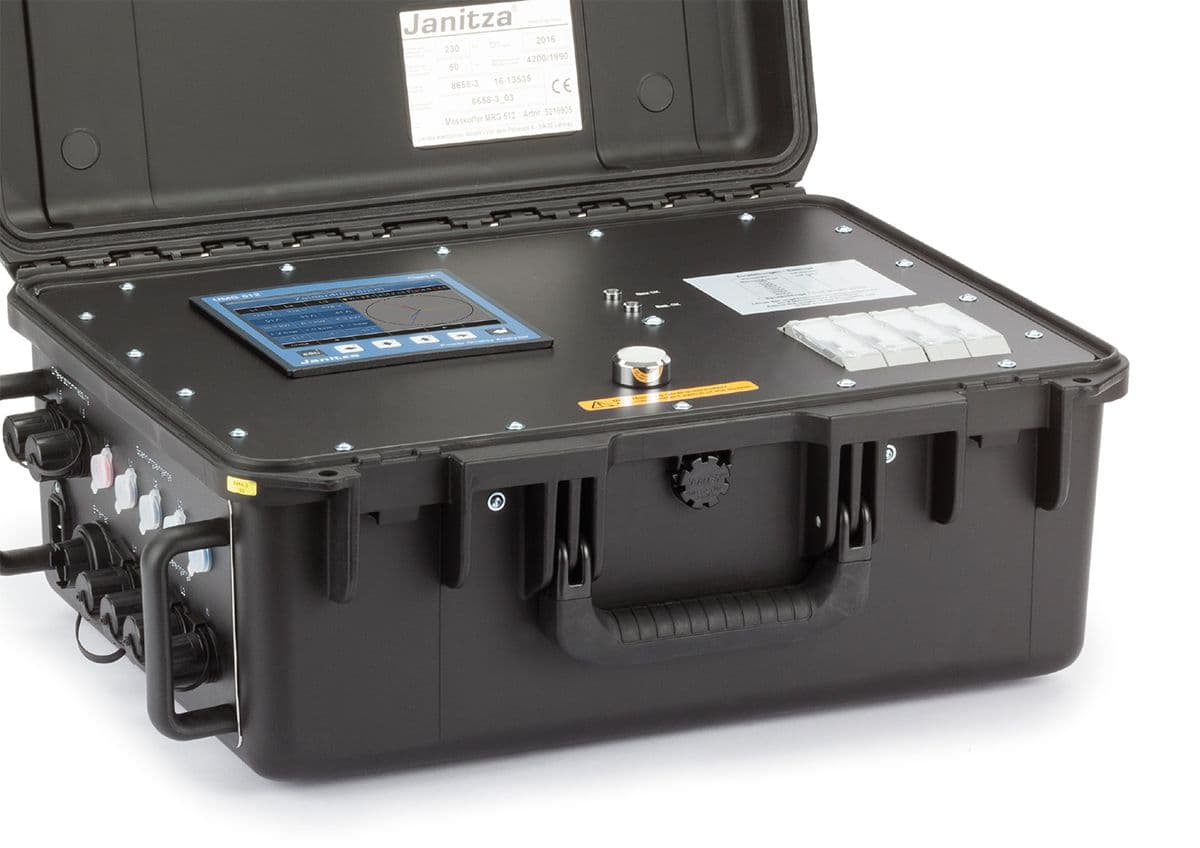

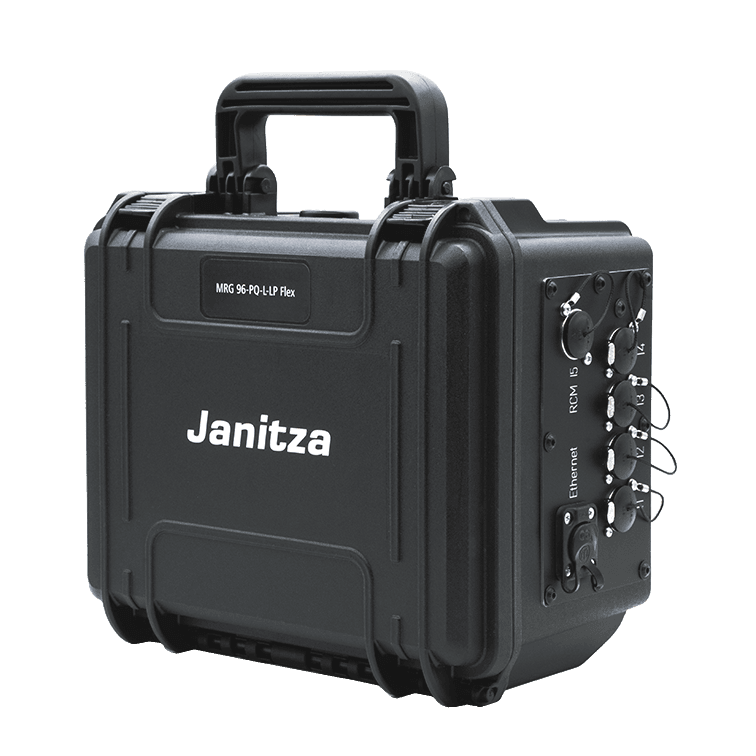

MRG Flex, Janitza'nın portatif ölçüm çantasıdır: panolara kalıcı olarak takılan sınıfta bir analizör, Rogowski akım bobinleri ve gerilim uçlarıyla birlikte sağlam bir çantaya yerleştirilmiştir; güç kalitesini ve kaçak akımı sorunun olduğu noktada kaydetmeye hazırdır. Bobinler enerji kesilmeden iletkenlerin etrafına takılır; böylece çanta mevcut bir panoya dakikalar içinde bağlanır — birkaç noktada kısa süreli güç kalitesi analizi, uzaktaki bir istasyonda arıza araştırması, sahadaki sayaçların sökülmeden sağlaması ya da bir şantiyenin veya etkinliğin yük kaydı için. Veriler GridVis® ile değerlendirilir; ölçüm, kalıcı bir analizöre gerçekten ihtiyaç olup olmadığını da gösterir. İki versiyonu vardır. MRG 512-PRO PQ Flex bir UMG 512-PRO taşır ve IEC 61000-4-30 Class A'ya göre ölçer; geçici olaylar, ara harmonikler, 256 MB bellek ve enerji kesintisinde kaydı sürdüren üç saatlik UPS sunar. MRG 96-PQ-L-LP Flex ise bir UMG 96-PQ-L-LP taşır; laptop sırt çantasıyla birlikte toplam 3 kg'dır ve Rogowski bobinleriyle 10 – 8000 A aralığını kapsar.
Öne Çıkan Özellikler
- 01Tek çantada, sabit kurulum gerektirmeyen mobil güç kalitesi ve kaçak akım (RCM) ölçümü
- 02Rogowski bobinleri: sistem kesintiye uğramadan takılır; büyük kablo kesitleri ve harmonik akımlar için uygundur
- 03MRG 512-PRO PQ Flex: IEC 61000-4-30 Class A, harmonikler, ara harmonikler, THD-U / THD-I / TDD, > 39 µs geçici olaylar
- 04MRG 512-PRO PQ Flex: 256 MB dahili bellek ve enerji kesintisinde kesintisiz kayıt için üç saatlik UPS
- 05MRG 96-PQ-L-LP Flex: 65. harmoniğe kadar harmonikler, kısa süreli kesintiler, tam dalga başına 280 örnek
- 06MRG 96-PQ-L-LP Flex: 10 … 8000 A ölçüm aralığı; çanta, sırt çantası ve aksesuarlar toplam yalnızca 3 kg
- 07Ethernet bağlantısı ve tarayıcıdan IP üzerinden erişilen cihaz ana sayfası
- 08GridVis® ile değerlendirme ve güç kalitesi raporları
- 09Sigortalı gerilim uçları, test kabloları, Rogowski bobinleri ve kaçak akım bağlantı kablolarıyla birlikte teslim edilir
Uygulama Alanları
- Güç Kalitesi ÇözümleriElektrik sistemlerinde harmonikler, gerilim çökmesi ve yükselmesi, flicker, transient olaylar ve gerilim dengesizliği gibi güç kalitesi problemleri görülebilir. Bu problemler; doğrusal olmayan yükler, ani yük değişimleri, şebeke olayları ve tesisin elektriksel yapısından kaynaklanabilir. Güç kalitesindeki bozulmalar; ekipmanlarda aşırı ısınma, beklenmeyen açmalar, enerji kayıpları, ekipman ömrünün azalması ve üretim sürekliliğinin olumsuz etkilenmesine neden olabilir. EPKOM olarak güç kalitesi analizörleri ile AG ve OG sistemlerde ölçüm ve izleme gerçekleştiriyor; harmonikler, gerilim olayları ve diğer güç kalitesi parametrelerini kayıt altına alıyoruz. Elde edilen verileri ölçüm noktası ve uygulama kapsamına göre EN 50160, IEC 61000 ve IEEE 519 gibi ilgili standartlar doğrultusunda değerlendiriyoruz. Yapılan ölçüm ve analizler sonucunda tesisin ihtiyacına göre aktif ve pasif harmonik filtreler, SVG sistemleri, kompanzasyon çözümleri ve güç kalitesi izleme sistemleri uygulayarak elektrik altyapısının daha güvenli, verimli ve kararlı çalışmasına katkı sağlıyoruz.
- Kaçak Akım İzlemeKaçak akım izleme (RCM), elektrik sistemindeki kaçak akımları sürekli olarak ölçerek izolasyon bozulmaları, kablolama problemleri ve diğer elektriksel arızaların erken aşamada tespit edilmesini sağlar. Kaçak akım rölelerinden (RCD) farklı olarak RCM sistemleri, belirlenen eşik değer aşıldığında enerjiyi doğrudan kesmek yerine kaçak akım seviyelerini sürekli izler ve olası arızalar kritik seviyeye ulaşmadan önce uyarı oluşturur. Bu özellik, plansız enerji kesintilerinin kritik olduğu veri merkezlerinde işletme sürekliliği açısından önemli bir avantaj sağlar. Janitza RCM çözümleri ile kaçak akımlar merkezi olarak izlenebilir, geçmiş veriler takip edilebilir ve alarm seviyeleri tanımlanabilir. GridVis üzerinden gerçekleştirilen sürekli izleme sayesinde izolasyon problemlerinin gelişimi takip edilerek bakım çalışmaları arıza oluşmadan önce planlanabilir.
Teknik Özellikler
MRG Flex
| Versiyonlar / parça no. | MRG 512-PRO PQ Flex: 5216905. MRG 96-PQ-L-LP Flex: 5216907 |
|---|---|
| Dahili analizör | UMG 512-PRO (512-PRO PQ Flex); UMG 96-PQ-L-LP (96-PQ-L-LP Flex) |
| Ölçüm sınıfı | Class A to IEC 61000-4-30 (512-PRO PQ Flex); Class S to IEC 61000-4-30 (96-PQ-L-LP Flex) |
| Harmonikler | Up to the 63rd, plus interharmonics (512-PRO PQ Flex); 1st … 65th (96-PQ-L-LP Flex) |
| Distorsiyon faktörleri | THD-U, THD-I, TDD |
| Geçici olaylar | > 39 µs (512-PRO PQ Flex) |
| Örnekleme | 280 samples per full wave (96-PQ-L-LP Flex) |
| Akım ölçümü | Rogowski coils: 100 … 4000 A (512-PRO PQ Flex); 10 … 8000 A with 4 × MFC 150, Ø 175 mm, 5 m (96-PQ-L-LP Flex) |
| Kaçak akım | Integrated RCM inputs; 3 m connecting cables supplied, residual current transformer not included |
| Bellek | 256 MB (512-PRO PQ Flex) |
| Enerji kesintisi tamponu | Three-hour UPS (512-PRO PQ Flex) |
| Haberleşme | Ethernet; device homepage over IP |
| Yazılım | GridVis® |
| Ağırlık | Approx. 3 kg including case, backpack and accessories (96-PQ-L-LP Flex) |
| Teslimat kapsamı, 512-PRO PQ Flex | 4 black + 1 blue fused voltage taps, voltage test lead set, 4 Rogowski coils Ø 175 mm, CAT 5e cross-patch cable, 2 RCM connecting cables 3 m |
| Teslimat kapsamı, 96-PQ-L-LP Flex | Laptop backpack, power cable, 3 black + 1 blue fused voltage taps, voltage test lead set, 4 MFC 150 Rogowski coils, RCM connecting cable set 3 m |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
Dokümanlar
Ürüne ait datasheet, kılavuz ve teknik dokümanları üreticinin doküman merkezinden edinebilir veya bizden talep edebilirsiniz.
