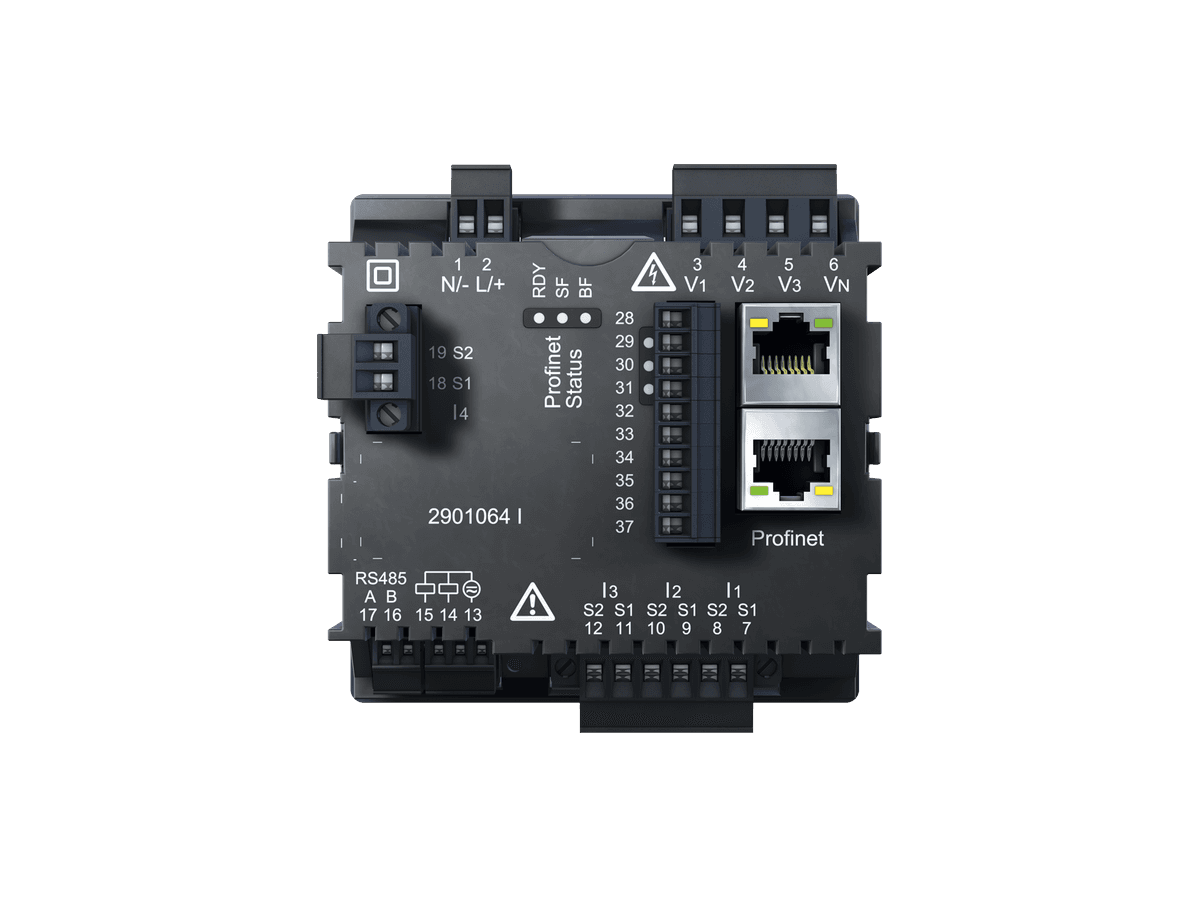

UMG 96RM-PN
PROFINET ve RCM'li pano tipi analizör
UMG 96RM-PN, fabrika otomasyon ağları için tasarlanmıştır; iki entegre PROFINET IO-IRT Ethernet portu (hat/halka topolojisi için switch dahil) sayesinde PLC ve sürücülerin bulunduğu PROFINET hattına doğrudan bağlanabilir. Ailedeki -E ile birlikte gerçek kaçak akım izleme (RCM) özelliğine sahip iki varyanttan biridir; izolasyon arızalarını ve yangın riski oluşturan sızıntı akımlarını erken uyaran bir araç olarak da görev yapar.
Öne Çıkan Özellikler
- 01Entegre switch'li 2 adet PROFINET IO-IRT Ethernet portu (hat/halka topolojisi)
- 02REST/HTTP arayüzü ve gömülü web sunucusu
- 03Entegre kaçak akım izleme: 2 RCM kanalı
- 0440. harmoniğe kadar analiz
- 052 opsiyonel sıcaklık girişi (PT100/PT1000/KTY83/KTY84)
- 06PROFIenergy profil desteği; otomotiv, plastik, gıda, makine imalatında kullanılır
Uygulama Alanları
- Güç Kalitesi ÇözümleriElektrik sistemlerinde harmonikler, gerilim çökmesi ve yükselmesi, flicker, transient olaylar ve gerilim dengesizliği gibi güç kalitesi problemleri görülebilir. Bu problemler; doğrusal olmayan yükler, ani yük değişimleri, şebeke olayları ve tesisin elektriksel yapısından kaynaklanabilir. Güç kalitesindeki bozulmalar; ekipmanlarda aşırı ısınma, beklenmeyen açmalar, enerji kayıpları, ekipman ömrünün azalması ve üretim sürekliliğinin olumsuz etkilenmesine neden olabilir. EPKOM olarak güç kalitesi analizörleri ile AG ve OG sistemlerde ölçüm ve izleme gerçekleştiriyor; harmonikler, gerilim olayları ve diğer güç kalitesi parametrelerini kayıt altına alıyoruz. Elde edilen verileri ölçüm noktası ve uygulama kapsamına göre EN 50160, IEC 61000 ve IEEE 519 gibi ilgili standartlar doğrultusunda değerlendiriyoruz. Yapılan ölçüm ve analizler sonucunda tesisin ihtiyacına göre aktif ve pasif harmonik filtreler, SVG sistemleri, kompanzasyon çözümleri ve güç kalitesi izleme sistemleri uygulayarak elektrik altyapısının daha güvenli, verimli ve kararlı çalışmasına katkı sağlıyoruz.
- Enerji İzleme SistemleriEnerji izleme sistemleri; elektrik tüketiminin tesis, fider, bölüm veya makine bazında sürekli olarak ölçülmesini ve analiz edilmesini sağlar. Elektriğin yanı sıra su, doğalgaz ve basınçlı hava gibi farklı enerji kaynakları da aynı sistem üzerinden takip edilebilir. Janitza enerji analizörlerinden alınan veriler GridVis yazılımında merkezi olarak toplanarak tüketim trendleri, yük profilleri ve enerji performans göstergeleri izlenebilir. Otomatik raporlama ve alarm fonksiyonları sayesinde anormal tüketimler ve enerji kayıpları hızlı şekilde tespit edilebilir. Enerji izleme sistemleri; enerji maliyetlerinin doğru şekilde dağıtılmasına, verimsiz tüketim noktalarının belirlenmesine ve enerji performansının sürekli iyileştirilmesine katkı sağlar. Ayrıca ISO 50001 enerji yönetim süreçlerinin desteklenmesine ve veri merkezlerinde PUE gibi enerji performans göstergelerinin takip edilmesine olanak sağlar.
Teknik Özellikler
UMG 96RM-PN
| Ölçüm girişleri | 4 voltage channels (L-N 300/520V, L-L 520/900V); current rated 5A (0–6A RMS, 120A/1s overload); plus RCM inputs |
|---|---|
| Doğruluk sınıfı | Power Class 0.5 (IEC 61557-12); active energy Class 0.5S; V/I Class 0.2; harmonics Class 1 |
| Haberleşme protokolleri | RS485/Modbus RTU; Ethernet/PROFINET (TCP/IP, Modbus/TCP port 502, ICMP); embedded web server |
| Ekran | Backlit LCD, 2-key operation; energy counter 0 Wh–999 GWh |
| Montaj tipi | Panel mount, 104×110.5×72 mm, cut-out 92×92 mm, ~380 g |
| Harmonik analiz | 1st–40th order, flicker (Pst/Plt) |
| Kaçak akım izleme (RCM) | 2 RCM channels, rated 30 mA RMS (0–40 mA range), Type A per IEC/TR 60755, 50 µA trigger, 1 µA resolution |
| Sertifikalar / standartlar | UL listed; PROFINET certified (IEC 61158/PROFIenergy); IP40/IP20; Made in Germany |
| Besleme gerilimi | 230 V option 90–277 V AC/DC (max 8.5 VA); 24 V option 24–90 V AC/DC (max 7 VA) |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
