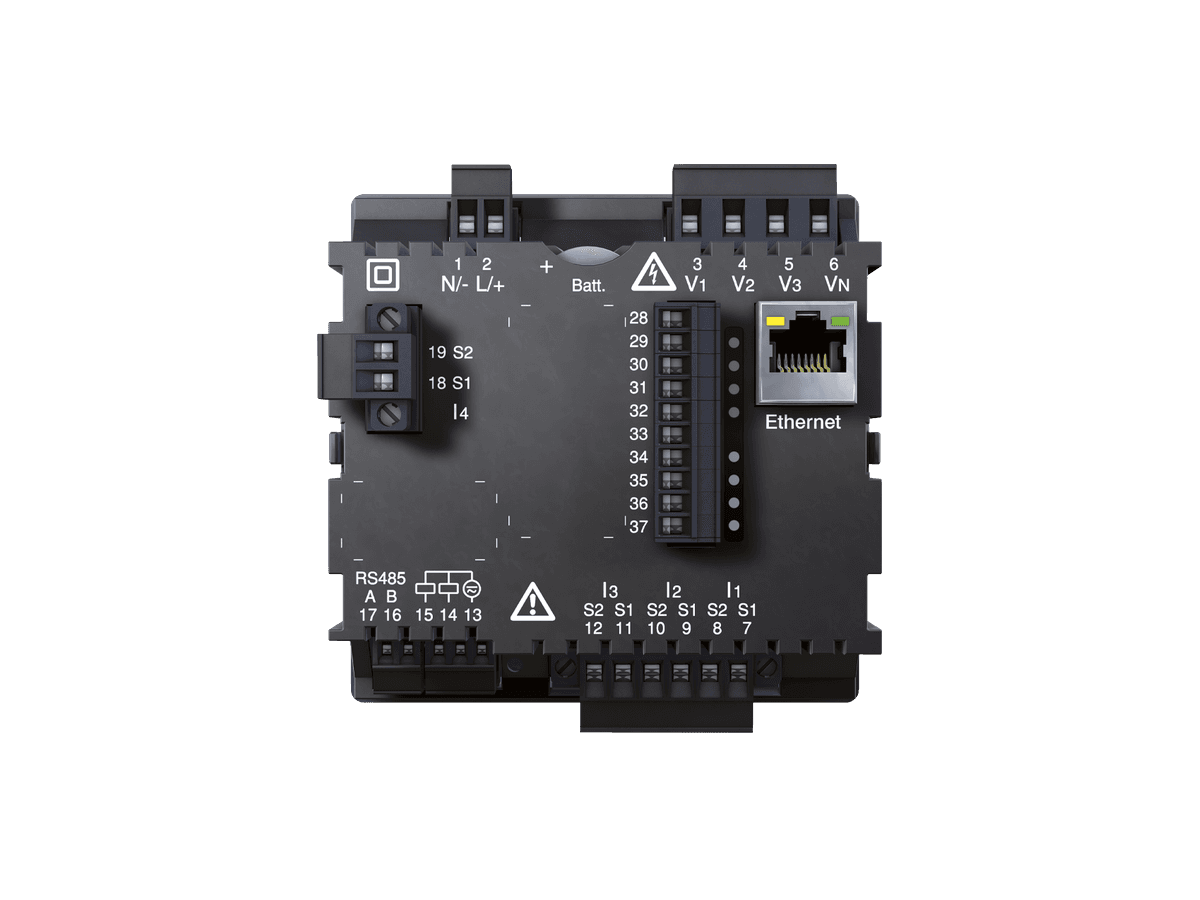

UMG 96RM-E
Ethernet ve RCM'li pano tipi analizör
UMG 96RM-E, standart 96RM ölçüm motorunu dahili Ethernet ve kaçak akım izleme ile birleştirir; ailenin ağa en hazır ve güvenlik odaklı üyelerinden biridir. Hem doğrudan IP bağlantılı bir ölçer olarak (Modbus TCP/IP, BACnet/IP veya UMG 103-CBM gibi alt RS485 cihazları için Modbus ağ geçidi) hem de özel RCM girişleri sayesinde izolasyon arızalarına karşı erken uyarı aracı olarak çalışır.
Öne Çıkan Özellikler
- 01RS485'e ek olarak dahili Ethernet (RJ45); Modbus ağ geçidi olarak çalışabilir
- 02Modbus RTU/TCP'ye ek olarak BACnet/IP desteği
- 03Tarayıcıdan erişilebilen, dalga formu gösteren dahili web sunucusu
- 04İzolasyon arızası tespiti için 2 kaçak akım izleme kanalı
- 05256 MB veri belleği (~10.000.000 değer)
- 0640. harmoniğe kadar analiz
Uygulama Alanları
- Güç Kalitesi ÇözümleriElektrik sistemlerinde harmonikler, gerilim çökmesi ve yükselmesi, flicker, transient olaylar ve gerilim dengesizliği gibi güç kalitesi problemleri görülebilir. Bu problemler; doğrusal olmayan yükler, ani yük değişimleri, şebeke olayları ve tesisin elektriksel yapısından kaynaklanabilir. Güç kalitesindeki bozulmalar; ekipmanlarda aşırı ısınma, beklenmeyen açmalar, enerji kayıpları, ekipman ömrünün azalması ve üretim sürekliliğinin olumsuz etkilenmesine neden olabilir. EPKOM olarak güç kalitesi analizörleri ile AG ve OG sistemlerde ölçüm ve izleme gerçekleştiriyor; harmonikler, gerilim olayları ve diğer güç kalitesi parametrelerini kayıt altına alıyoruz. Elde edilen verileri ölçüm noktası ve uygulama kapsamına göre EN 50160, IEC 61000 ve IEEE 519 gibi ilgili standartlar doğrultusunda değerlendiriyoruz. Yapılan ölçüm ve analizler sonucunda tesisin ihtiyacına göre aktif ve pasif harmonik filtreler, SVG sistemleri, kompanzasyon çözümleri ve güç kalitesi izleme sistemleri uygulayarak elektrik altyapısının daha güvenli, verimli ve kararlı çalışmasına katkı sağlıyoruz.
- Enerji İzleme SistemleriEnerji izleme sistemleri; elektrik tüketiminin tesis, fider, bölüm veya makine bazında sürekli olarak ölçülmesini ve analiz edilmesini sağlar. Elektriğin yanı sıra su, doğalgaz ve basınçlı hava gibi farklı enerji kaynakları da aynı sistem üzerinden takip edilebilir. Janitza enerji analizörlerinden alınan veriler GridVis yazılımında merkezi olarak toplanarak tüketim trendleri, yük profilleri ve enerji performans göstergeleri izlenebilir. Otomatik raporlama ve alarm fonksiyonları sayesinde anormal tüketimler ve enerji kayıpları hızlı şekilde tespit edilebilir. Enerji izleme sistemleri; enerji maliyetlerinin doğru şekilde dağıtılmasına, verimsiz tüketim noktalarının belirlenmesine ve enerji performansının sürekli iyileştirilmesine katkı sağlar. Ayrıca ISO 50001 enerji yönetim süreçlerinin desteklenmesine ve veri merkezlerinde PUE gibi enerji performans göstergelerinin takip edilmesine olanak sağlar.
Teknik Özellikler
UMG 96RM-E
| Ölçüm girişleri | 4 voltage channels (0–300V L-N, 0–520V L-L); current I1-I4 rated 5A; residual current I5/I6 rated 30 mA RMS |
|---|---|
| Doğruluk sınıfı | V/I Class 0.2; active energy Class 0.5S; residual current Class 1.0 (IEC 61557-12) |
| Haberleşme protokolleri | RS485 (Modbus RTU); Ethernet (TCP/IP, DHCP, Modbus/TCP, NTP, FTP, SNMP); Modbus Gateway; BACnet/IP |
| Ekran | Backlit LCD, 2-key operation; web server with waveform views |
| Bellek / veri kaydı | 256 MB (~10,000,000 stored values) |
| Montaj tipi | Panel mount, cut-out 92×92 mm, depth ~104–110.5 mm, ~370 g |
| Harmonik analiz | 1st–40th (V and I to 2.5 kHz), THD, power factor, flicker, transients |
| Kaçak akım izleme (RCM) | 2 RCM inputs, rated 30 mA RMS, Type A/B per IEC/TR 60755, 1 µA resolution |
| Sertifikalar / standartlar | UL listed; EN 50160/ISO 50001; IP40/IP20/IP54; Made in Germany |
| Besleme gerilimi | 230 V option 90–277 V AC / 90–250 V DC (max 7.5 VA); 24 V option 24–90 V AC/DC (max 7.5 VA) |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
Dokümanlar
Ürüne ait datasheet, kılavuz ve teknik dokümanları üreticinin doküman merkezinden edinebilir veya bizden talep edebilirsiniz.
