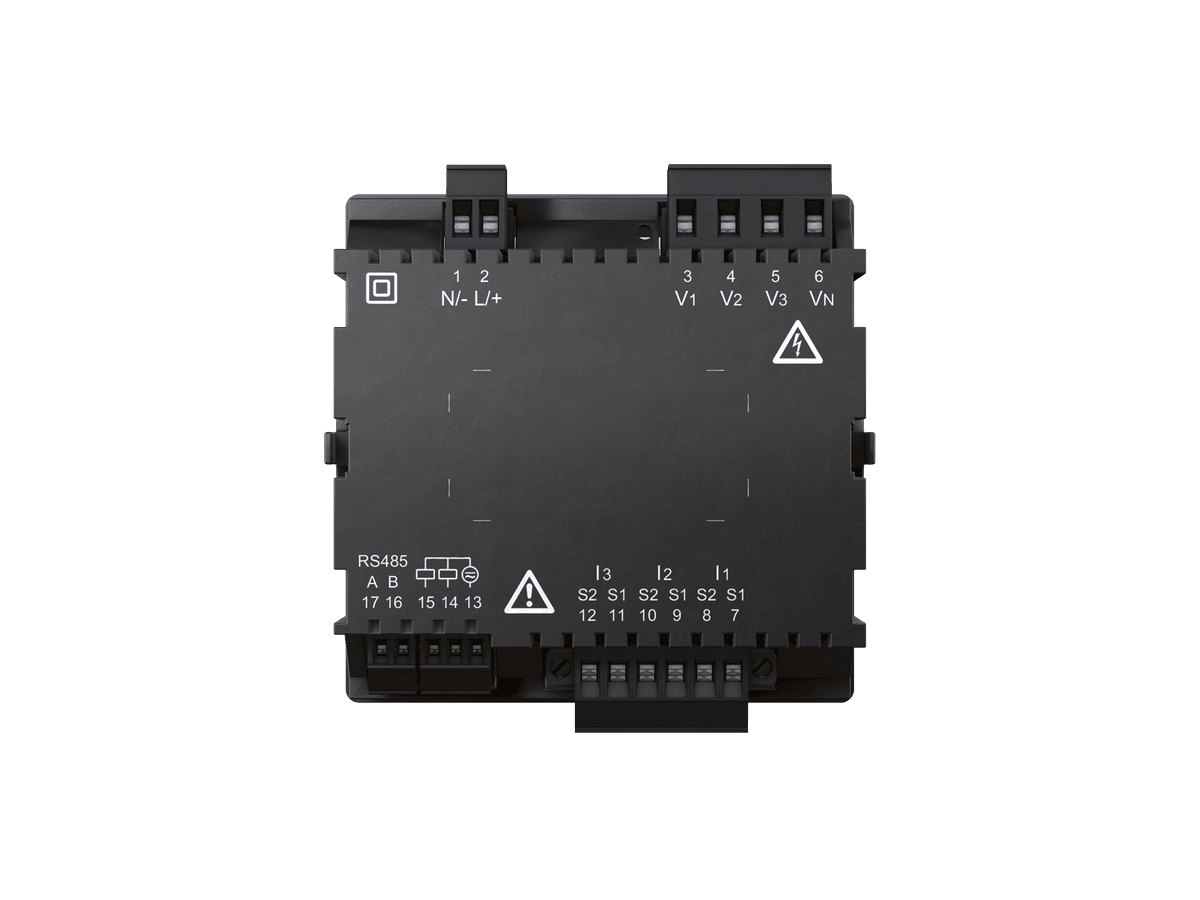

UMG 96RM
Pano tipi çok fonksiyonlu analizör (temel model)
UMG 96RM, Janitza'nın amiral gemisi 96 mm pano tipi analizör ailesinin temel modelidir; alçak ve orta gerilim dağıtım sistemlerinde elektriksel parametreleri ölçmek ve izlemek için kullanılır. Genellikle ISO 50001 enerji yönetimi için yük profili kaydı, maliyet merkezi bazında tüketim ayrıştırması ve BMS/PLC sistemlerine Modbus veri kaynağı olarak görev yapar. Ailenin diğer üyeleri (-P, -M, -E, -CBM, -PN) aynı donanım tabanı üzerine ek haberleşme/I/O seçenekleri ekler.
Öne Çıkan Özellikler
- 01Arka aydınlatmalı LCD ekran ve 2 tuşla kullanım
- 0240. harmoniğe kadar analiz, döner alan bileşeni tespiti
- 03Modele göre 14 tarifeye kadar; 4 kadranlı enerji ölçümü
- 042 dijital/darbe çıkışı
- 05Standart RS485/Modbus RTU arayüzü
- 065 genişletilmiş varyantın (-P, -M, -E, -CBM, -PN) temel platformu
Uygulama Alanları
- Güç Kalitesi ÇözümleriElektrik sistemlerinde harmonikler, gerilim çökmesi ve yükselmesi, flicker, transient olaylar ve gerilim dengesizliği gibi güç kalitesi problemleri görülebilir. Bu problemler; doğrusal olmayan yükler, ani yük değişimleri, şebeke olayları ve tesisin elektriksel yapısından kaynaklanabilir. Güç kalitesindeki bozulmalar; ekipmanlarda aşırı ısınma, beklenmeyen açmalar, enerji kayıpları, ekipman ömrünün azalması ve üretim sürekliliğinin olumsuz etkilenmesine neden olabilir. EPKOM olarak güç kalitesi analizörleri ile AG ve OG sistemlerde ölçüm ve izleme gerçekleştiriyor; harmonikler, gerilim olayları ve diğer güç kalitesi parametrelerini kayıt altına alıyoruz. Elde edilen verileri ölçüm noktası ve uygulama kapsamına göre EN 50160, IEC 61000 ve IEEE 519 gibi ilgili standartlar doğrultusunda değerlendiriyoruz. Yapılan ölçüm ve analizler sonucunda tesisin ihtiyacına göre aktif ve pasif harmonik filtreler, SVG sistemleri, kompanzasyon çözümleri ve güç kalitesi izleme sistemleri uygulayarak elektrik altyapısının daha güvenli, verimli ve kararlı çalışmasına katkı sağlıyoruz.
- Enerji İzleme SistemleriEnerji izleme sistemleri; elektrik tüketiminin tesis, fider, bölüm veya makine bazında sürekli olarak ölçülmesini ve analiz edilmesini sağlar. Elektriğin yanı sıra su, doğalgaz ve basınçlı hava gibi farklı enerji kaynakları da aynı sistem üzerinden takip edilebilir. Janitza enerji analizörlerinden alınan veriler GridVis yazılımında merkezi olarak toplanarak tüketim trendleri, yük profilleri ve enerji performans göstergeleri izlenebilir. Otomatik raporlama ve alarm fonksiyonları sayesinde anormal tüketimler ve enerji kayıpları hızlı şekilde tespit edilebilir. Enerji izleme sistemleri; enerji maliyetlerinin doğru şekilde dağıtılmasına, verimsiz tüketim noktalarının belirlenmesine ve enerji performansının sürekli iyileştirilmesine katkı sağlar. Ayrıca ISO 50001 enerji yönetim süreçlerinin desteklenmesine ve veri merkezlerinde PUE gibi enerji performans göstergelerinin takip edilmesine olanak sağlar.
Teknik Özellikler
UMG 96RM
| Ölçüm girişleri | 4 voltage channels (L-N to 300 V, L-L to 520 V); current rated 5 A (0–6 A RMS) |
|---|---|
| Doğruluk sınıfı | P Class 0.5, Q Class 1, S Class 0.5, active energy Class 0.5/0.5S, V/I Class 0.2, frequency Class 0.05 (IEC 61557-12) |
| Haberleşme protokolleri | RS485, Modbus RTU/slave, 9.6–115.2 kbps |
| Ekran | Backlit LCD, 2-key operation |
| Bellek / veri kaydı | Large measured-data memory (capacity not published for base model; 256 MB on variants) |
| Montaj tipi | Panel mount, cut-out 92×92 mm, ~97×100×42 mm, ~265 g |
| Harmonik analiz | 1st–40th (V and I), THD Class 1.0 |
| Kaçak akım izleme (RCM) | Not available on the base model (added on -E and -PN) |
| Sertifikalar / standartlar | 300 V CAT III (voltage) / CAT II (current); IP40/IP20/IP54; pollution degree 2 |
| Besleme gerilimi | 230 V option 90–277 V AC/DC (max 7.5 VA); 24 V option 24–90 V AC/DC (max 3.5 VA) |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
Dokümanlar
Ürüne ait datasheet, kılavuz ve teknik dokümanları üreticinin doküman merkezinden edinebilir veya bizden talep edebilirsiniz.
