UMG 96-S2
Pano tipi enerji analizörü

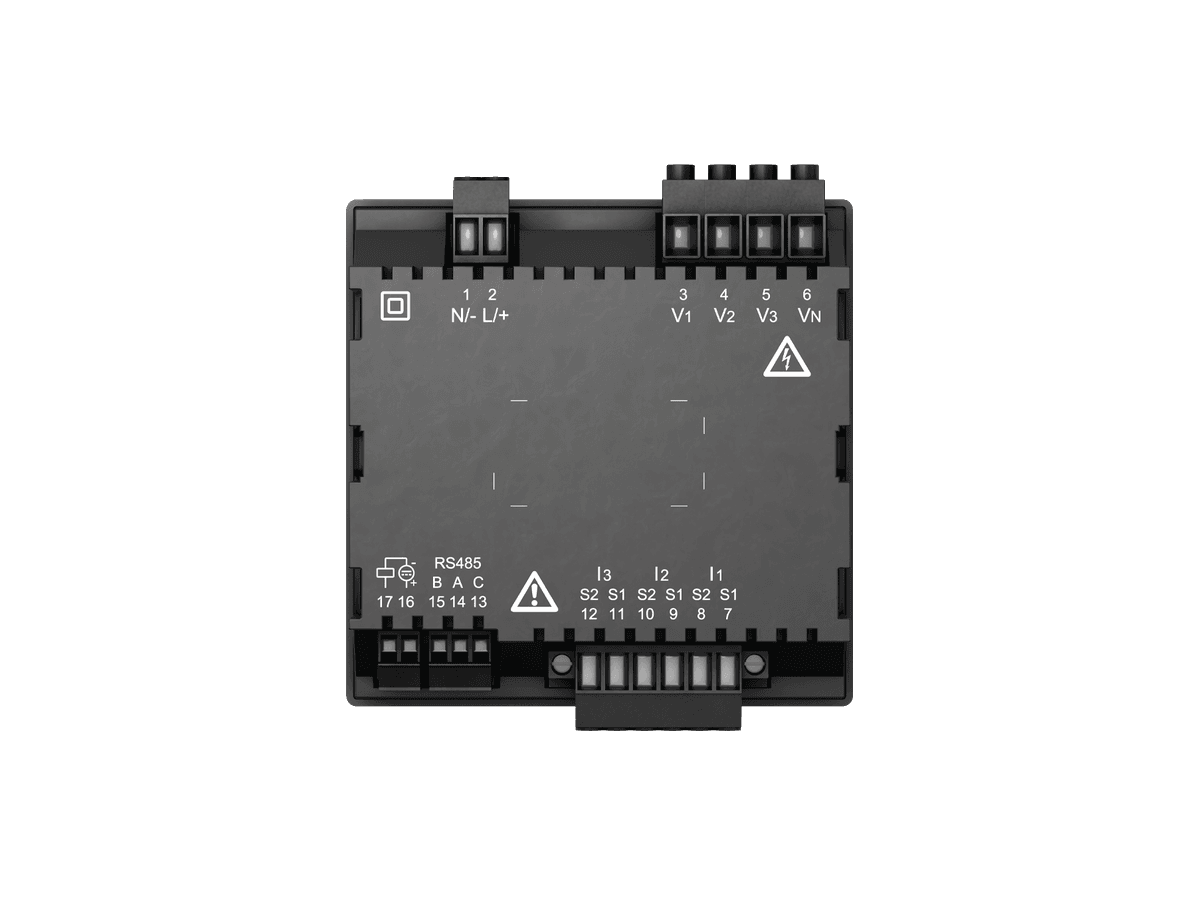

UMG 96-S2, karmaşık kurulum gerektirmeden doğru enerji ve güç okumaları sağlayan sade bir 96 mm pano ölçerdir. Akım, gerilim ve güç değerlerini yüksek örnekleme doğruluğuyla okur, verileri Modbus üzerinden BMS/PLC'ye iletir; TN/TT şebekelerinde hem 1 A hem 5 A akım trafosu bağlantısını destekler.
Öne Çıkan Özellikler
- 01Pano önünden basit yapılandırma/çalıştırma
- 02Hassas okumalar için yüksek örnekleme hızı
- 03Kompakt 96 mm pano tipi gövde
- 04TN/TT şebekelerinde yaygın 1 A ve 5 A akım trafolarıyla uyumlu
- 05Temel zaman dilimli tarife takibi için tarife anahtarlama
- 06GridVis-Basic görselleştirme yazılımı ile birlikte gelir
Uygulama Alanları
- Güç Kalitesi ÇözümleriElektrik sistemlerinde harmonikler, gerilim çökmesi ve yükselmesi, flicker, transient olaylar ve gerilim dengesizliği gibi güç kalitesi problemleri görülebilir. Bu problemler; doğrusal olmayan yükler, ani yük değişimleri, şebeke olayları ve tesisin elektriksel yapısından kaynaklanabilir. Güç kalitesindeki bozulmalar; ekipmanlarda aşırı ısınma, beklenmeyen açmalar, enerji kayıpları, ekipman ömrünün azalması ve üretim sürekliliğinin olumsuz etkilenmesine neden olabilir. EPKOM olarak güç kalitesi analizörleri ile AG ve OG sistemlerde ölçüm ve izleme gerçekleştiriyor; harmonikler, gerilim olayları ve diğer güç kalitesi parametrelerini kayıt altına alıyoruz. Elde edilen verileri ölçüm noktası ve uygulama kapsamına göre EN 50160, IEC 61000 ve IEEE 519 gibi ilgili standartlar doğrultusunda değerlendiriyoruz. Yapılan ölçüm ve analizler sonucunda tesisin ihtiyacına göre aktif ve pasif harmonik filtreler, SVG sistemleri, kompanzasyon çözümleri ve güç kalitesi izleme sistemleri uygulayarak elektrik altyapısının daha güvenli, verimli ve kararlı çalışmasına katkı sağlıyoruz.
- Enerji İzleme SistemleriEnerji izleme sistemleri; elektrik tüketiminin tesis, fider, bölüm veya makine bazında sürekli olarak ölçülmesini ve analiz edilmesini sağlar. Elektriğin yanı sıra su, doğalgaz ve basınçlı hava gibi farklı enerji kaynakları da aynı sistem üzerinden takip edilebilir. Janitza enerji analizörlerinden alınan veriler GridVis yazılımında merkezi olarak toplanarak tüketim trendleri, yük profilleri ve enerji performans göstergeleri izlenebilir. Otomatik raporlama ve alarm fonksiyonları sayesinde anormal tüketimler ve enerji kayıpları hızlı şekilde tespit edilebilir. Enerji izleme sistemleri; enerji maliyetlerinin doğru şekilde dağıtılmasına, verimsiz tüketim noktalarının belirlenmesine ve enerji performansının sürekli iyileştirilmesine katkı sağlar. Ayrıca ISO 50001 enerji yönetim süreçlerinin desteklenmesine ve veri merkezlerinde PUE gibi enerji performans göstergelerinin takip edilmesine olanak sağlar.
Teknik Özellikler
UMG 96-S2
| Ölçüm girişleri | 4 voltage inputs (0–300 Vrms L-N, 0–425/520 Vrms L-L); 3 current inputs (1/5 A); 8 kHz/channel sampling |
|---|---|
| Doğruluk sınıfı | Voltage/current 0.2%; active energy Class 0.5S (…/5A) |
| Haberleşme protokolleri | RS485, Modbus RTU; 1 digital/pulse (S0) output |
| Ekran | Front-panel readout |
| Montaj tipi | Front-panel/switchboard mount; 96 × 96 × 48 mm, ~250 g |
| Harmonik analiz | 1st–15th order (V and A), THD-U/THD-I, power factor, frequency |
| Sertifikalar / standartlar | IP40 front / IP20 rear (IP54 with seal); no MID/IEC 61557-12 certification found published |
| Besleme gerilimi | 90–265 V AC / 90–250 V DC, 300 V CAT III; −10 °C to +55 °C |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
Dokümanlar
Ürüne ait datasheet, kılavuz ve teknik dokümanları üreticinin doküman merkezinden edinebilir veya bizden talep edebilirsiniz.
İletişime Geçin
Bu ürün için bize ulaşın
Uygulamanıza uygun modeli birlikte belirleyelim. Tek hat şemanızı veya ölçüm verinizi paylaşırsanız teknik ekibimiz değerlendirir.
