UMG 96-PA
Modüler pano tipi güç analizörü
UMG 96-PA, bir tesisin dağıtım şebekesinde gerilim, akım, güç ve enerjiyi izleyen kompakt bir 96×96 mm pano tipi ölçerdir. Modüler yapısı sayesinde temel bir ölçüm ünitesiyle başlanıp; kaçak/diferansiyel akım izleme, nötr iletken ölçümü veya Ethernet/Modbus ağ geçidi gibi modüller sonradan eklenerek aynı cihaz sahada yükseltilebilir.
Öne Çıkan Özellikler
- 01Modüler, tak-çalıştır genişletme modülleri (sahada yükseltilebilir)
- 02Renkli grafik ekran, 6 tuşla gezinme
- 0340. harmoniğe kadar analiz
- 04Tarayıcı/mobil üzerinden erişilebilen dahili web sunucusu
- 05GridVis® yazılımı ile uyumlu
- 06600 V CAT III anma değeri
Uygulama Alanları
- Güç Kalitesi ÇözümleriElektrik sistemlerinde harmonikler, gerilim çökmesi ve yükselmesi, flicker, transient olaylar ve gerilim dengesizliği gibi güç kalitesi problemleri görülebilir. Bu problemler; doğrusal olmayan yükler, ani yük değişimleri, şebeke olayları ve tesisin elektriksel yapısından kaynaklanabilir. Güç kalitesindeki bozulmalar; ekipmanlarda aşırı ısınma, beklenmeyen açmalar, enerji kayıpları, ekipman ömrünün azalması ve üretim sürekliliğinin olumsuz etkilenmesine neden olabilir. EPKOM olarak güç kalitesi analizörleri ile AG ve OG sistemlerde ölçüm ve izleme gerçekleştiriyor; harmonikler, gerilim olayları ve diğer güç kalitesi parametrelerini kayıt altına alıyoruz. Elde edilen verileri ölçüm noktası ve uygulama kapsamına göre EN 50160, IEC 61000 ve IEEE 519 gibi ilgili standartlar doğrultusunda değerlendiriyoruz. Yapılan ölçüm ve analizler sonucunda tesisin ihtiyacına göre aktif ve pasif harmonik filtreler, SVG sistemleri, kompanzasyon çözümleri ve güç kalitesi izleme sistemleri uygulayarak elektrik altyapısının daha güvenli, verimli ve kararlı çalışmasına katkı sağlıyoruz.
- Enerji İzleme SistemleriEnerji izleme sistemleri; elektrik tüketiminin tesis, fider, bölüm veya makine bazında sürekli olarak ölçülmesini ve analiz edilmesini sağlar. Elektriğin yanı sıra su, doğalgaz ve basınçlı hava gibi farklı enerji kaynakları da aynı sistem üzerinden takip edilebilir. Janitza enerji analizörlerinden alınan veriler GridVis yazılımında merkezi olarak toplanarak tüketim trendleri, yük profilleri ve enerji performans göstergeleri izlenebilir. Otomatik raporlama ve alarm fonksiyonları sayesinde anormal tüketimler ve enerji kayıpları hızlı şekilde tespit edilebilir. Enerji izleme sistemleri; enerji maliyetlerinin doğru şekilde dağıtılmasına, verimsiz tüketim noktalarının belirlenmesine ve enerji performansının sürekli iyileştirilmesine katkı sağlar. Ayrıca ISO 50001 enerji yönetim süreçlerinin desteklenmesine ve veri merkezlerinde PUE gibi enerji performans göstergelerinin takip edilmesine olanak sağlar.
Teknik Özellikler
UMG 96-PA

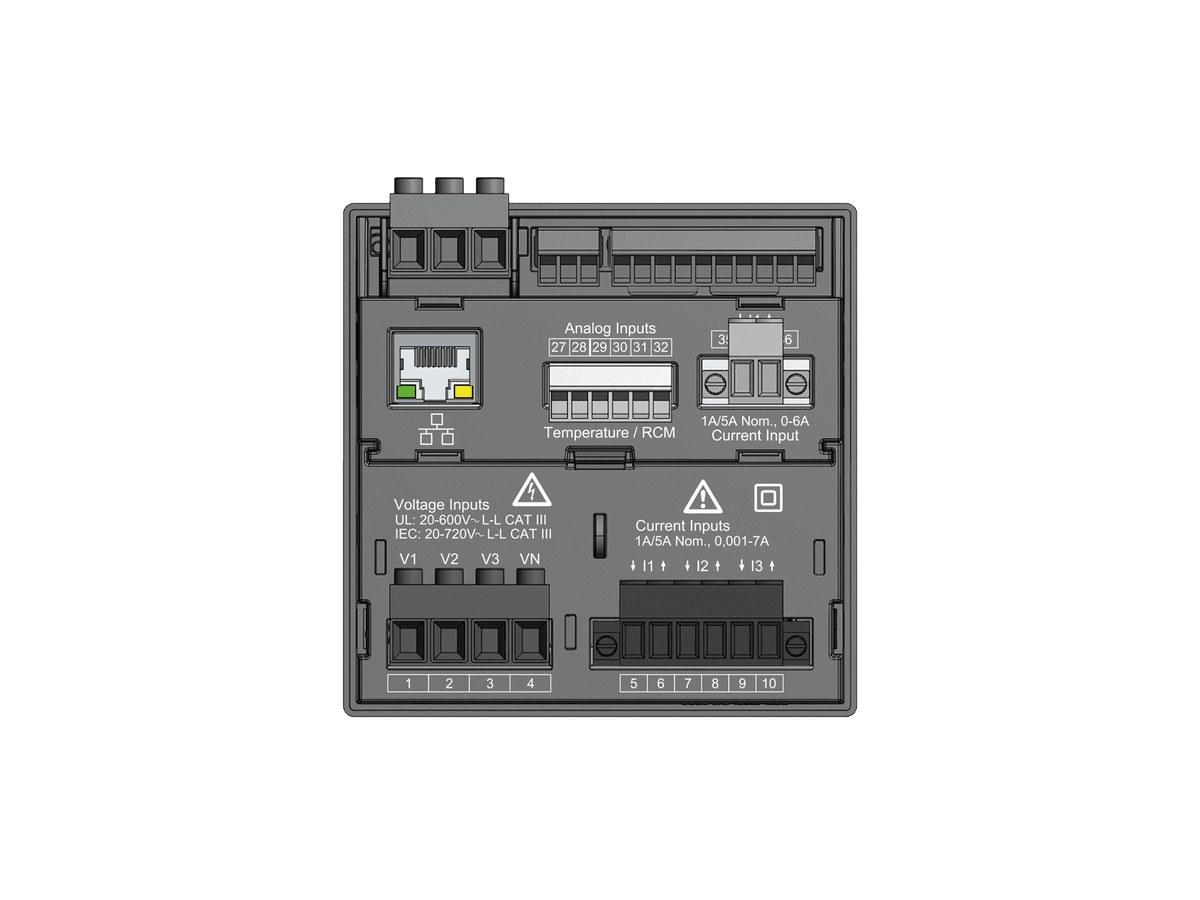

| Gerilim girişleri | 3P4W up to 417/720V, 3P3W up to 600V, 1-phase up to 480V; range 0.01–600 Vrms (L-N) |
|---|---|
| Akım girişleri | Rated 5A, range 0.005–6 Arms, overload 60A/1s |
| Doğruluk | Power/energy Class 0.2S (…/5A) or 0.5 (…/1A); V/I Class 0.2 (IEC 61557-12) |
| Harmonik analiz | 1st–40th order; flicker, dips/swells, transients, imbalance, THD |
| Dijital giriş/çıkış | 3 digital inputs, 3 digital/pulse outputs; optional 0–20 mA analog output |
| Haberleşme protokolleri | RS485 (Modbus RTU); optional Ethernet module adds Modbus TCP/IP + Gateway |
| Bellek / veri kaydı | 8 MB internal logging |
| Montaj tipi | Panel mount, cut-out 92×92 mm, depth 96 mm |
| Sertifikalar / standartlar | IP40/IP20/IP54; IK07; UL, ANSI listed |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
Dokümanlar
Ürüne ait datasheet, kılavuz ve teknik dokümanları üreticinin doküman merkezinden edinebilir veya bizden talep edebilirsiniz.
İletişime Geçin
Bu ürün için bize ulaşın
Uygulamanıza uygun modeli birlikte belirleyelim. Tek hat şemanızı veya ölçüm verinizi paylaşırsanız teknik ekibimiz değerlendirir.
