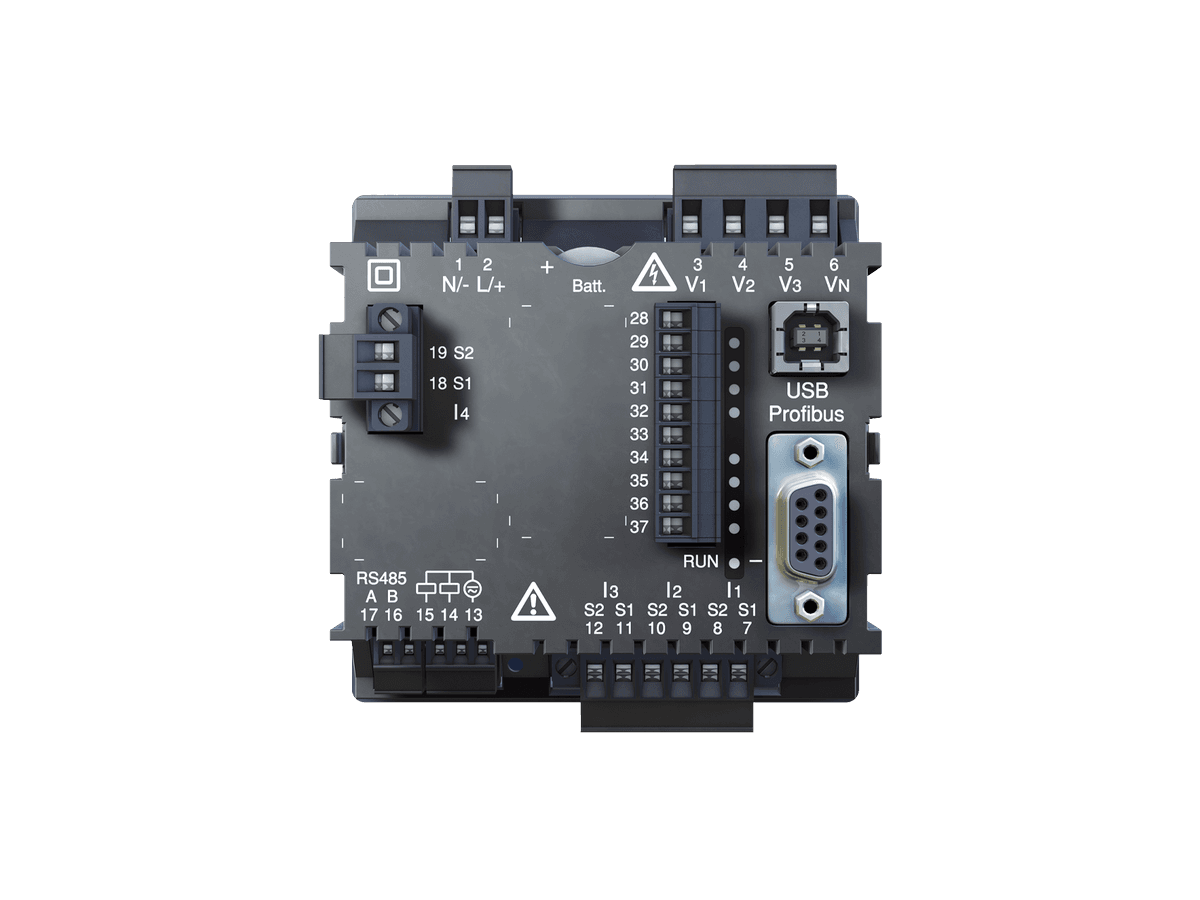

UMG 96RM-P
Profibus'lı pano tipi analizör
UMG 96RM-P, klasik endüstriyel fieldbus ortamları için geliştirilmiş bir UMG 96RM varyantıdır; standart RS485/Modbus arayüzüne ek olarak Profibus DP/V0 portu sunar. Zaten Profibus tabanlı otomasyon kullanan ve enerji ölçerinin doğrudan bu ağa raporlamasını isteyen tesisler için uygundur; 96RM ailesinin ortak özellikleri olan yük profili kaydı, tarife takibi ve maliyet merkezi analizini de sunar.
Öne Çıkan Özellikler
- 01RS485/Modbus RTU ve USB'ye ek olarak Profibus DP/V0 arayüzü (9,6 kbps–12 Mbps)
- 02256 MB veri belleği (~10.000.000 kayıt)
- 0340. harmoniğe kadar analiz, döner alan bileşeni tespiti
- 044 dijital girişe ve 6 dijital çıkışa kadar
- 05Harici su/gaz sayaçları için darbe giriş/çıkış desteği
- 06Arka aydınlatmalı LCD ekran, 2 tuşla kullanım
Uygulama Alanları
- Güç Kalitesi ÇözümleriElektrik sistemlerinde harmonikler, gerilim çökmesi ve yükselmesi, flicker, transient olaylar ve gerilim dengesizliği gibi güç kalitesi problemleri görülebilir. Bu problemler; doğrusal olmayan yükler, ani yük değişimleri, şebeke olayları ve tesisin elektriksel yapısından kaynaklanabilir. Güç kalitesindeki bozulmalar; ekipmanlarda aşırı ısınma, beklenmeyen açmalar, enerji kayıpları, ekipman ömrünün azalması ve üretim sürekliliğinin olumsuz etkilenmesine neden olabilir. EPKOM olarak güç kalitesi analizörleri ile AG ve OG sistemlerde ölçüm ve izleme gerçekleştiriyor; harmonikler, gerilim olayları ve diğer güç kalitesi parametrelerini kayıt altına alıyoruz. Elde edilen verileri ölçüm noktası ve uygulama kapsamına göre EN 50160, IEC 61000 ve IEEE 519 gibi ilgili standartlar doğrultusunda değerlendiriyoruz. Yapılan ölçüm ve analizler sonucunda tesisin ihtiyacına göre aktif ve pasif harmonik filtreler, SVG sistemleri, kompanzasyon çözümleri ve güç kalitesi izleme sistemleri uygulayarak elektrik altyapısının daha güvenli, verimli ve kararlı çalışmasına katkı sağlıyoruz.
- Enerji İzleme SistemleriEnerji izleme sistemleri; elektrik tüketiminin tesis, fider, bölüm veya makine bazında sürekli olarak ölçülmesini ve analiz edilmesini sağlar. Elektriğin yanı sıra su, doğalgaz ve basınçlı hava gibi farklı enerji kaynakları da aynı sistem üzerinden takip edilebilir. Janitza enerji analizörlerinden alınan veriler GridVis yazılımında merkezi olarak toplanarak tüketim trendleri, yük profilleri ve enerji performans göstergeleri izlenebilir. Otomatik raporlama ve alarm fonksiyonları sayesinde anormal tüketimler ve enerji kayıpları hızlı şekilde tespit edilebilir. Enerji izleme sistemleri; enerji maliyetlerinin doğru şekilde dağıtılmasına, verimsiz tüketim noktalarının belirlenmesine ve enerji performansının sürekli iyileştirilmesine katkı sağlar. Ayrıca ISO 50001 enerji yönetim süreçlerinin desteklenmesine ve veri merkezlerinde PUE gibi enerji performans göstergelerinin takip edilmesine olanak sağlar.
Teknik Özellikler
UMG 96RM-P
| Ölçüm girişleri | 4 voltage channels (L-N 300 V, L-L 520 V); current rated 5 A (0–6 A RMS); sampling 21.33/25.6 kHz |
|---|---|
| Doğruluk sınıfı | P/S Class 0.5, Q Class 1, active energy 0.5S/0.5, V/I Class 0.2 (IEC 61557-12) |
| Haberleşme protokolleri | RS485/Modbus RTU, RS232, USB 2.0 Type B, Profibus DP/V0 |
| Ekran | Backlit LCD, 2-key operation |
| Bellek / veri kaydı | 256 MB, ~10,000,000 stored values |
| Montaj tipi | Panel mount, 96×104 mm front, cut-out 92×92 mm, depth ~108 mm, ~358 g |
| Harmonik analiz | 1st–40th, 4-quadrant/7-tariff energy metering |
| Sertifikalar / standartlar | UL listed; EN 50160/ISO 50001; IP40/IP20/IP54; Made in Germany |
| Besleme gerilimi | 230 V option 90–277 V AC/DC (max 7.5 VA); 24 V option 24–90 V AC/DC (max 6.5 VA) |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
Dokümanlar
Ürüne ait datasheet, kılavuz ve teknik dokümanları üreticinin doküman merkezinden edinebilir veya bizden talep edebilirsiniz.
