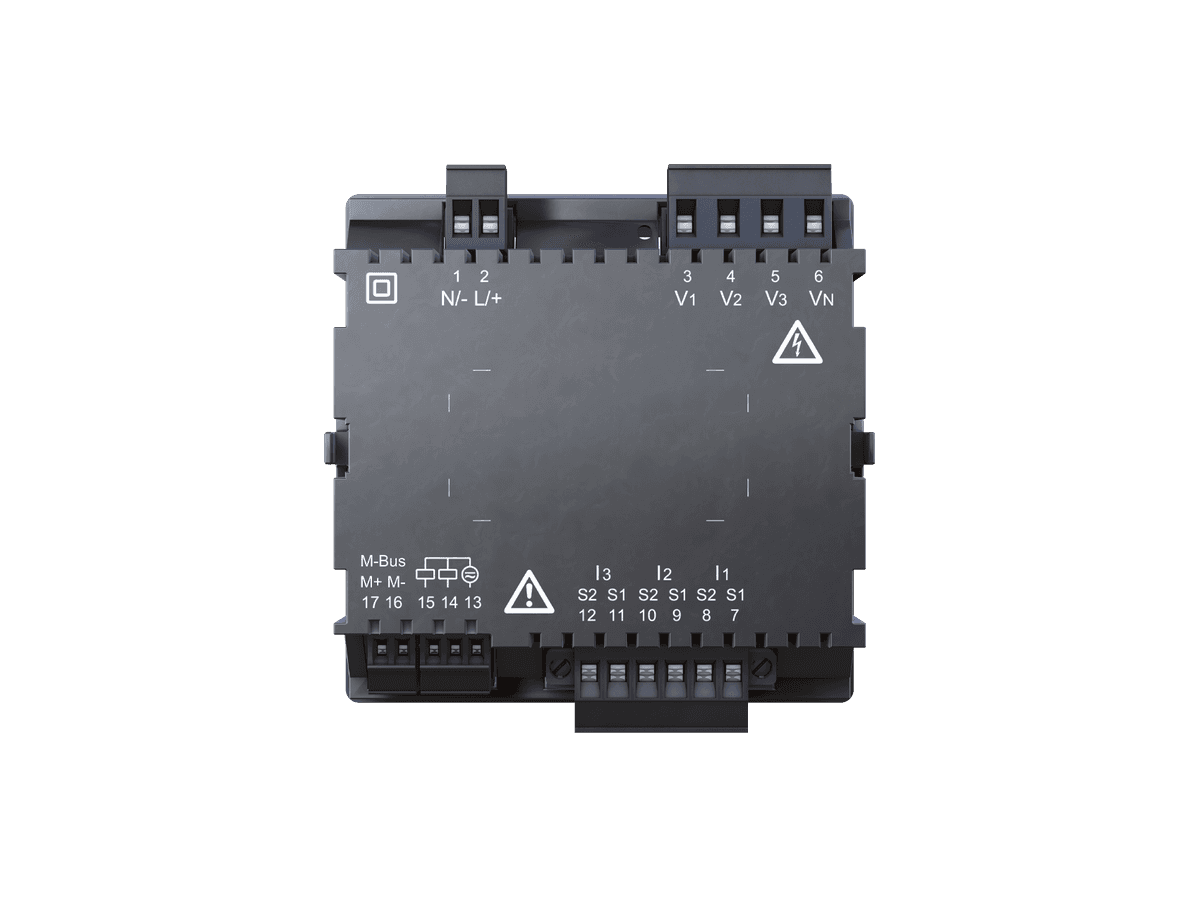

UMG 96RM-M
M-Bus'lı pano tipi analizör
UMG 96RM-M, altyapı/alt sayaç haberleşmesinde M-Bus standardını kullanan tesisler için geliştirilmiş bir UMG 96RM varyantıdır (bina otomasyonu ve ısı/su alt sayaçlarında yaygındır). Ailenin diğer üyeleriyle aynı elektriksel ölçüm ve yük profili kaydını yapar, ancak Modbus'a ek olarak M-Bus üzerinden de raporlama yapar; zaten M-Bus altyapısı olan BMS/SCADA entegrasyonlarına doğal olarak uyar.
Öne Çıkan Özellikler
- 01RS485/Modbus RTU'ya ek olarak M-Bus arayüzü (300–38.400 baud)
- 0240. harmoniğe kadar analiz, döner alan bileşeni tespiti
- 03Aktif/reaktif enerji için 7 tarifeye kadar 4 kadranlı ölçüm
- 042 dijital/darbe çıkışı
- 05Arka aydınlatmalı LCD ekran, 2 tuşla kullanım
- 06Otomatik raporlarla GridVis-Service çevrimiçi veri toplama
Uygulama Alanları
- Güç Kalitesi ÇözümleriElektrik sistemlerinde harmonikler, gerilim çökmesi ve yükselmesi, flicker, transient olaylar ve gerilim dengesizliği gibi güç kalitesi problemleri görülebilir. Bu problemler; doğrusal olmayan yükler, ani yük değişimleri, şebeke olayları ve tesisin elektriksel yapısından kaynaklanabilir. Güç kalitesindeki bozulmalar; ekipmanlarda aşırı ısınma, beklenmeyen açmalar, enerji kayıpları, ekipman ömrünün azalması ve üretim sürekliliğinin olumsuz etkilenmesine neden olabilir. EPKOM olarak güç kalitesi analizörleri ile AG ve OG sistemlerde ölçüm ve izleme gerçekleştiriyor; harmonikler, gerilim olayları ve diğer güç kalitesi parametrelerini kayıt altına alıyoruz. Elde edilen verileri ölçüm noktası ve uygulama kapsamına göre EN 50160, IEC 61000 ve IEEE 519 gibi ilgili standartlar doğrultusunda değerlendiriyoruz. Yapılan ölçüm ve analizler sonucunda tesisin ihtiyacına göre aktif ve pasif harmonik filtreler, SVG sistemleri, kompanzasyon çözümleri ve güç kalitesi izleme sistemleri uygulayarak elektrik altyapısının daha güvenli, verimli ve kararlı çalışmasına katkı sağlıyoruz.
- Enerji İzleme SistemleriEnerji izleme sistemleri; elektrik tüketiminin tesis, fider, bölüm veya makine bazında sürekli olarak ölçülmesini ve analiz edilmesini sağlar. Elektriğin yanı sıra su, doğalgaz ve basınçlı hava gibi farklı enerji kaynakları da aynı sistem üzerinden takip edilebilir. Janitza enerji analizörlerinden alınan veriler GridVis yazılımında merkezi olarak toplanarak tüketim trendleri, yük profilleri ve enerji performans göstergeleri izlenebilir. Otomatik raporlama ve alarm fonksiyonları sayesinde anormal tüketimler ve enerji kayıpları hızlı şekilde tespit edilebilir. Enerji izleme sistemleri; enerji maliyetlerinin doğru şekilde dağıtılmasına, verimsiz tüketim noktalarının belirlenmesine ve enerji performansının sürekli iyileştirilmesine katkı sağlar. Ayrıca ISO 50001 enerji yönetim süreçlerinin desteklenmesine ve veri merkezlerinde PUE gibi enerji performans göstergelerinin takip edilmesine olanak sağlar.
Teknik Özellikler
UMG 96RM-M
| Ölçüm girişleri | 4 voltage channels (L-N 300 V, L-L 520 V); current rated 5 A (0–6 A RMS); sampling 21.33/25.6 kHz |
|---|---|
| Doğruluk sınıfı | P/S Class 0.5, Q Class 1, active energy 0.5S, V/I Class 0.2, frequency Class 0.05 (IEC 61557-12) |
| Haberleşme protokolleri | M-Bus; RS485/Modbus RTU (Ethernet/Profibus referenced for EMS/SCADA integration) |
| Ekran | Backlit LCD, pluggable screw terminals |
| Bellek / veri kaydı | Large measured-data memory; GridVis-Service online acquisition supported |
| Montaj tipi | Panel mount, ~97×100×42 mm, cut-out 92×92 mm, ~300 g |
| Harmonik analiz | 1st–40th order |
| Sertifikalar / standartlar | UL listed; ISO 50001; IP40/IP20/IP54; Made in Germany |
| Besleme gerilimi | 230 V option 90–277 V AC/DC (max 4.5 VA); 24 V option 24–90 V AC/DC (max 2.5 VA) |
Teknik değerler üreticinin yayınladığı dokümanlardan alınmıştır. Siparişten önce güncel datasheet ile teyit ediniz.
